CAD如何快速绘制三维图形？

1.请启动迅捷CAD编辑器专 业版，绘制圆锥体，在CAD中可使用如下方法：
①菜单栏：在绘图工具栏中执行【绘图】–【三维网格】–【圆锥体】命令；
②命令行：在命令行中输入AI_CONE，按回车键。

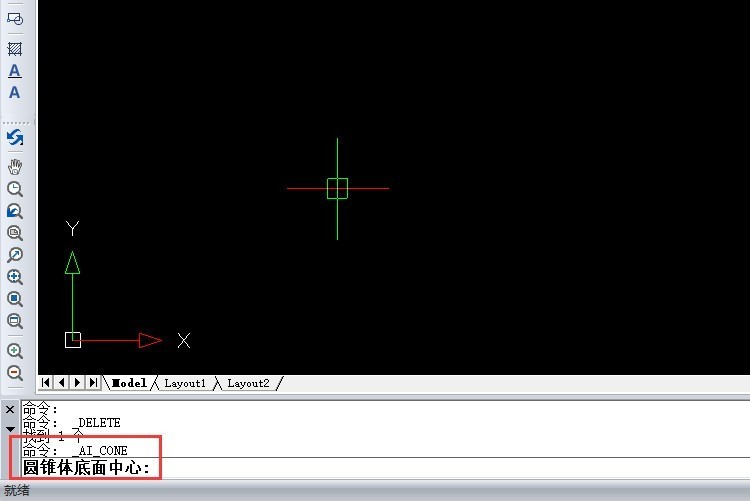

2.命令执行后，系统会提示需要确认圆锥体底面中 心，这时候我们可以选择一个适合的点作为圆锥体的中 心点。

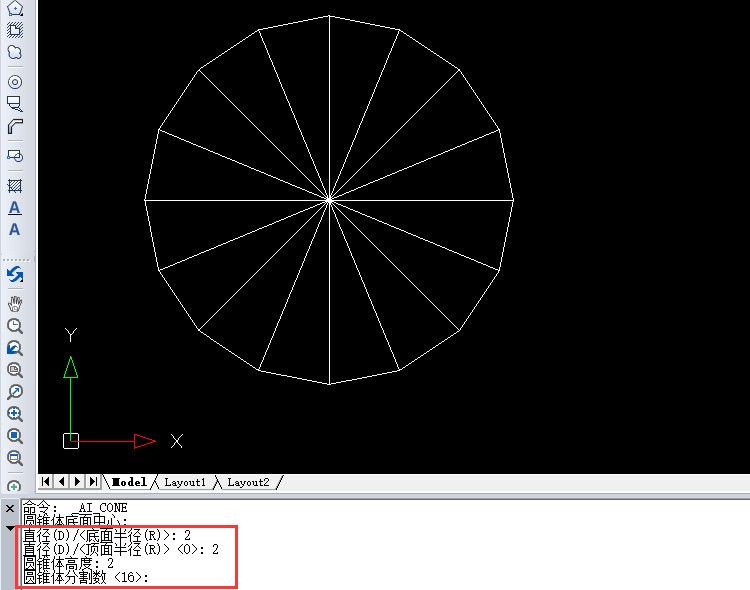

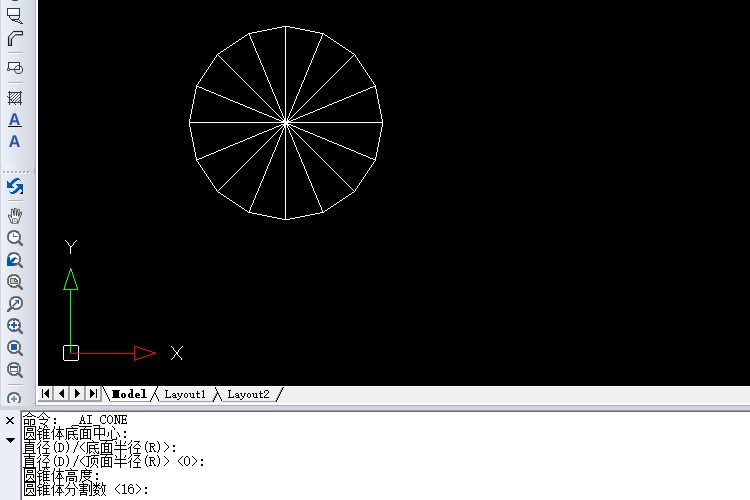

3.接着，需要设置底面半径或直径，顶面半径或直径，圆锥体高 度，之后指 定圆锥体分割数（默认16个），如果没有指 定数据，默认设置完成后，按回车键，就可以得 到下面的图形对象，完成圆锥体的创建。

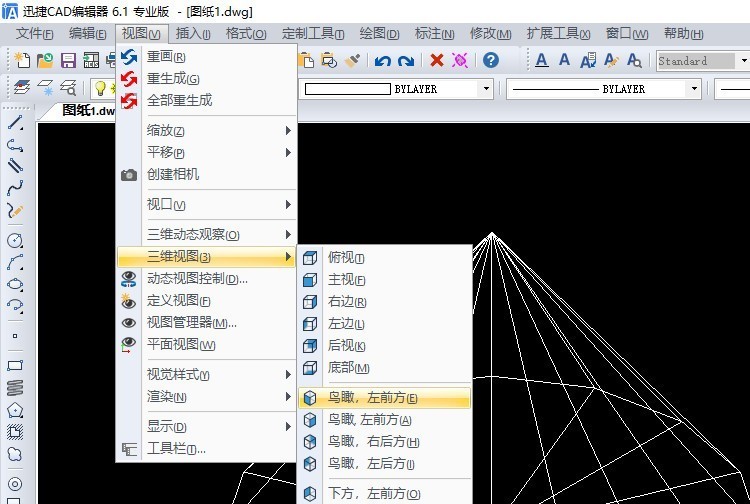

4.点 击顶部工具栏中的【视图】–【三维视图】，然后可指 定三维视图样式，如果想要看到立体的三维效 果，可选择鸟瞰图。

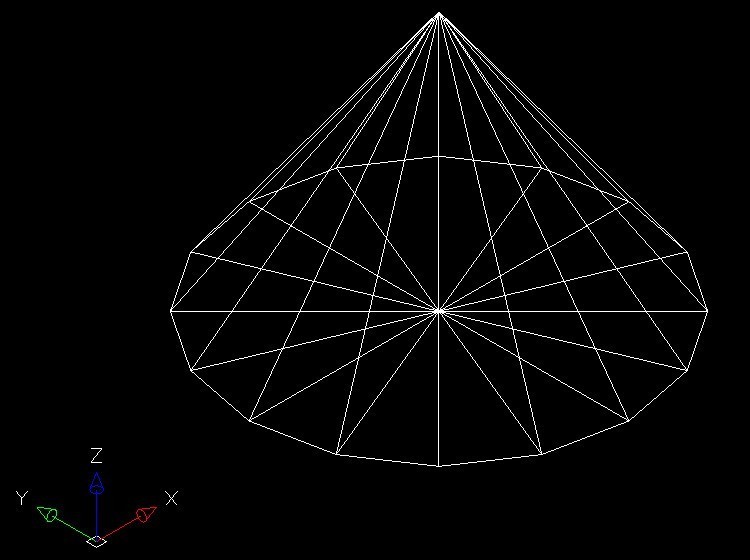

以下指 定【鸟瞰，左前方】的圆锥体三维视图效 果↓

以下是选择【视图】–【渲染】–【渲染】，可查看到圆锥体的渲染效 果↓
5.如何想要创建平截面圆锥体，也就是截了一个顶的圆锥体，这时候可以在指 定底面的圆心和半径后，同时设置圆锥体高 度，以及顶面半径、高 度，即 可创建平截面圆锥。

平截面圆锥三维效 果↓

1、首先打开CAD2008软件，单击-cad经典。
2、选择-三维建模。
3、三维建模后选择右边-模型。
4、如下图可以看到画出来的模型。
5、在单击-模型-渲染-渲染。
