溜溜问答 > CAD图纸 > CAD问答 > CAD中复制粘贴时标注移位怎么处理?
杨森-疯
杨森-疯
邀请你来回答
893人阅读 2024-12-03

CAD中复制粘贴时标注移位怎么处理?

我要回答
5个回答

只需在CAD中设置文件的蔽态档“关联”属性即可解决,具体操作步骤如下:

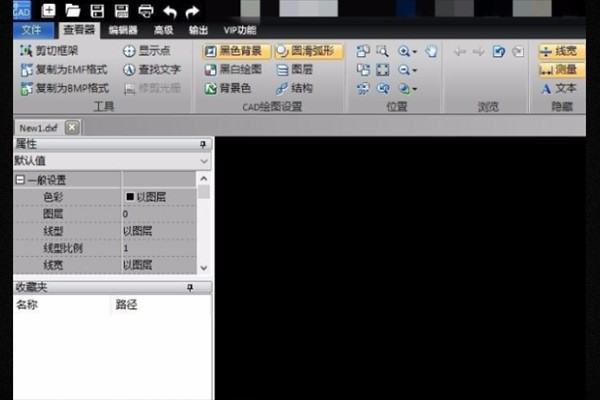

1、首先双击桌面上的CAD编辑器标准版工具,启动进入软件。
CAD中复制粘贴时标注移位怎么处理?

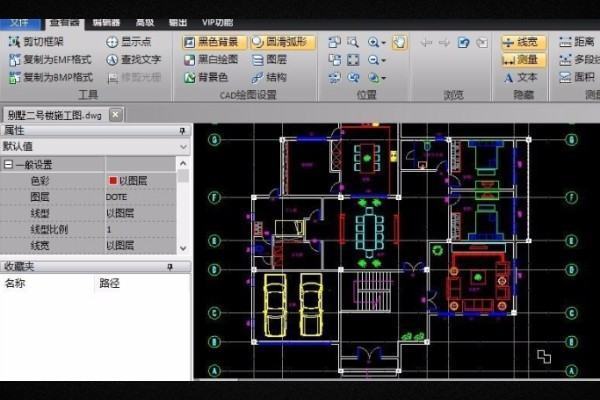

2、然后选择“复制粘贴时标注会移位闭伏”的图纸在软件中打开。
CAD中复制粘贴时标注移位怎么处理?

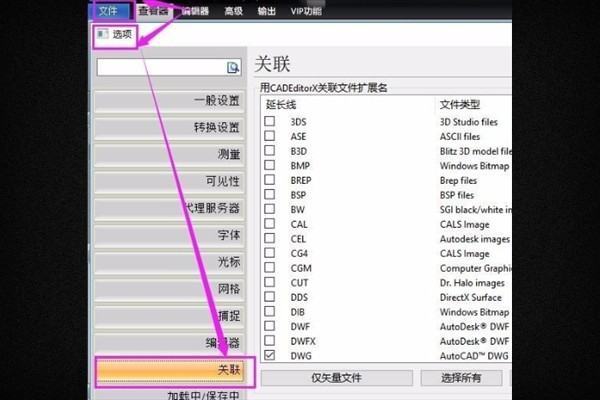

3、使用鼠标选宏乱择“文件”—风火者封—“选项”——“关联”。
CAD中复制粘贴时标注移位怎么处理?

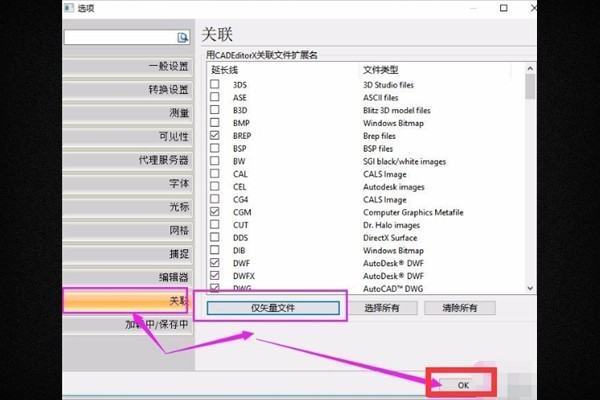

4、之后在对话框里选择“关联”——“仅矢量关联”按钮,点击“OK”键
CAD中复制粘贴时标注移位怎么处理?

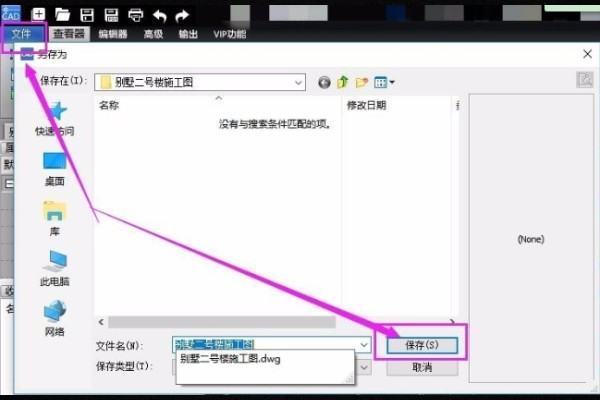

5、设置完成之后,点击“文件”选择“保存”按钮,这样就解决了“CAD中复制粘贴时标注会移位”的问题。
CAD中复制粘贴时标注移位怎么处理?

查看全部
2024-12-03
(1) 回复 采纳

可以做到!


第一步:先创建一个块,这个应该没问题,如图1所示


第二步:绘图菜单下→块→定义属性,出现一个对话框,所图2


第三步:对话框修改如图3所示,修改好后点击拾取点,在图上你想要标注的地方点击一下,然后点击确定命令就出现在你的点击地方.效果所图4所示


第四步:把图四的图形再创建成一个块,命名和第一个块区分,所图5所示


第五步:创建好后点确定,会出现一个对话框,所图6所示,再点击确定


第六步:在你想要的地方插入第二次创建的块,所图7所示


第七步:这时命令行会出现输入属性值,参考图8,输入后回车


第八步:出现验证属性值,你可以直接回车,也可以输入内容,假如对第一次属性值输入的不满意,就再次输入验证属性值,屏幕上就会出现第二次输入的值.如图9,这样就成功了.你就可以随便插入块

查看全部
2024-12-03
(5) 回复 采纳

原因是: 两个图纸,字体定义不同,
解决方法:
先在源图纸上查一下,文字的字体用的是哪个,然后在目标图纸中,看一下同名的字体用的是哪个字体型文件,如果目标文件中没有同名字的定义,请适当修改一下

查看全部
2024-12-03
(1) 回复 采纳

是那种带有线段的标注吗?建议最好的办法是X打散,然后再用鼠标移动注释到最好的位置.

查看全部
2024-12-03
(1) 回复 采纳

在CAD中,有时我们会遇到复制粘贴时标注移位的问题。这个问题通常发生在使用了错误的字体样式或者安装了不兼容的字体文件时。解决这个问题的方法是找到正确的大字体文件,即hztxt.shx文件,并将其放入CAD安装目录下的Fonts文件夹内。
当您重新打开CAD并编辑图形文件时,标注位置应该已经恢复正常。如果仍然存在字体偏移现象,可以尝试调整标注样式或者使用其他合适的字体样式来解决。
此外,在处理CAD图纸时也需要注意保护图纸原始性和准确性。建议在编辑前备份图纸,并确保所有操作都符合相关标准和规范。
希望以上解答能对您有所帮助!如有其他问题,请随时咨询。

查看全部
2024-12-03
(7) 回复 采纳

相关问题

CAD中复制粘贴时标注移位怎么办?
共2条回答 >
钟文锋 |VAST软装: 只需在CAD中设置文件的“关联”属性即可解决,具体操作步骤如下:1、首先双击桌面上的CAD编辑器标准版工具,启动进入软件。2、然后选择“复制粘贴时标注会移位”的图纸在软件中打开。3、使用鼠标选择“文件”——“选项”——“关联”。4、之后在对话框里选择“关联”——“仅矢量关联”按钮,点击“ok”键5、设置完成之后,点击“文件”选择“保存”按钮,这样就解决了“CAD中复制粘贴时标注会移位”的问题。
回复
CAD复制粘贴线段会移位如下图 复制粘贴后线段与文字分开了
共2条回答 >
小叶子: 你先确认下两张图是不是用的同一个字体,如果是的话请把对正样式统一
回复
CAD标注移位
共2条回答 >
Mr·Shened: 不是捕捉问题,问题是出现在.工具\选项\用户系统配置\右下角关联标注\前面的这个勾,我忘了是打上勾还是去掉勾,就是这个地方的问题.我以前遇到过.
(5) 回复
2007CAD复制时为什么标注移位?
共1条回答 >
🍎王小乖🍒: 因为默认设置把标注关联了,op命令,打开对话框点上面的--用户系统配置,里面的‘关联标注、那项前面不要打钩,应用,以后标注复制就不会移动了
(5) 回复
CAD旋转图形时标注移位,关联标注没用,定义成块可以旋转,但是分解后又会移位,跪求高手解!
共1条回答 >
恒诺装饰客服: 标注还分解??那还能用吗?你用图层啊,,把标注隐藏了,在旋转图形,这样的话,既方便也不会产生干扰,
(1) 回复
