溜溜问答 > 平面设计 > CAD问答 > CAD怎么找线段中点？
Aimee😻
Aimee😻
邀请你来回答
410人阅读 2023-04-26

CAD怎么找线段中点？

我要回答
2个回答

操作步骤：

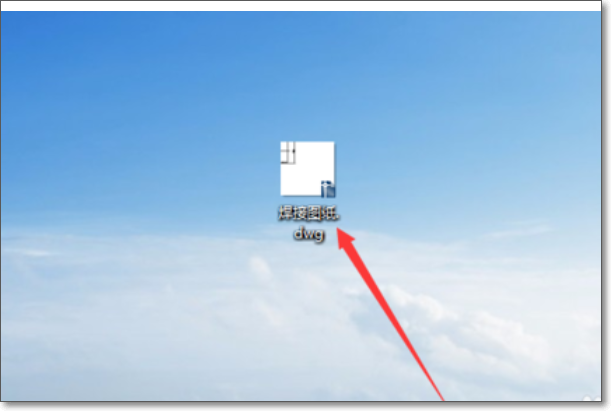

1、双击打开需要找到线段中点的CAD文件。

CAD怎么找线段中点？

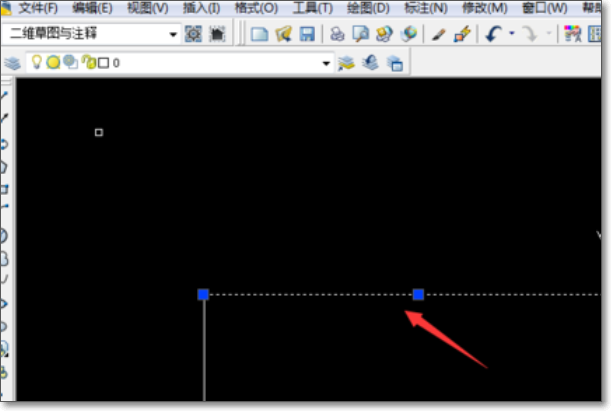

2、以图示线段为例，然后在cad最下面命令栏中找到对象捕捉命令。

CAD怎么找线段中点？

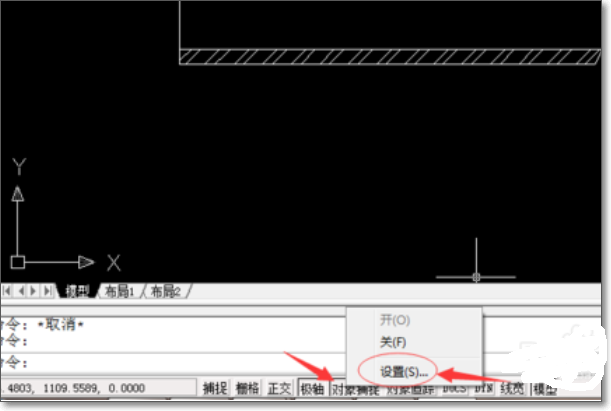

3、右键单击对象捕捉命令，单击弹出来的设置对话框。

CAD怎么找线段中点？

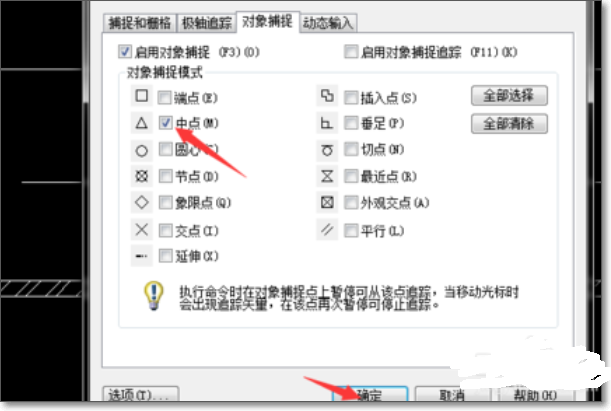

4、在弹出来的草图设置对话框中对象捕捉选项中，选中中点，即在中点前面的方框中打勾，然后单击确定。

CAD怎么找线段中点？

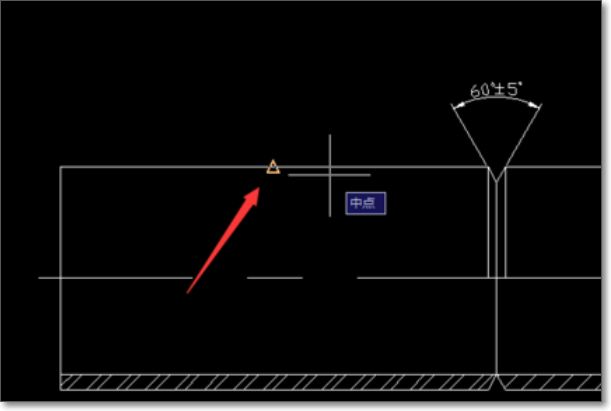

5、设置完成后，在接下绘图中，只需要将鼠标放在线段的中点处，就会出现一个中点三角符号，单击这个三角符号，选中的就是这条线段的中点。完成。

CAD怎么找线段中点？
查看全部
2023-04-26
赞 (17) 回复 采纳

右键单击捕捉对象，点击设置弹出对话框中勾选中点，然后点击确定就可以了，这样当鼠标再移到线段时就出现一个类似三角形的符号就是中点了。

查看全部
2023-04-26
赞 (16) 回复 采纳

相关问题

CAD如何找一个线段的中点？
共5条回答 >
流浪儿： 不行你就用尺规作图的基础知识嘛，取一个大于那条线的长度作为半径，分别用线段两个端点作为圆心做圆，连接两圆的交点，连线与线段的交点就是线段的中点。
赞 (1) 回复
CAD中点怎么找？
共2条回答 >
萌Baby💃💃： 使用画直线命令line：指定第一点：输入0,0，指定下一点或[放弃(u)]：输入要找点的x,y指定下一点或[放弃(u)]：回车则直线段止点即为要找的点。
赞 回复
CAD怎么找到线段中点的中点？
共2条回答 >
。。。。。。： 1.开始时找中点,如画线时第1点想定在中点,输入l,回车,按ctrl+鼠标右键,在出现对话框中选"中点",这时再点线段大约中点,就自动会帮你定在中点,光标会显示三角符号的.2.结束时找中点,当你用一个动作时,下一步想选到线段中点,则此时,按ctrl+鼠标右键,在出现对话框中选"中点",这时再点线段大约中点,就自动会帮你定在中点,光标会显示三角符号的.3.说明,你不能没有命令动作时去选择中点的.
赞 回复
CAD里面怎么找线段中点？
共1条回答 >
進撃的雪Zou ： 对象捕捉处右键，打开设置：将中点、垂足点等前面勾选：打开对象捕捉：当鼠标靠近时，自动检测到中点、垂足点等。
赞 回复
CAD怎样找中点？
共1条回答 >
钱圣勇： 是说AutoCAD吧。这个软件里有对象捕捉功能，打开，就可以捕捉到需要的对象，期中有中点，端点，象限点等。当然你在用捕捉前，先要发出绘图的命令。如果仅仅是想找到中点，可以用画图中的点命令来找到中点，不过先要设置一下点的格式，否则画出来点，你也看不到。
赞 回复
