这样试试 用面片,控制好横竖的线,然后转为多边形 选择所有的线 选择连接 再反选 按退格键去掉反选的线 再使用晶格命令

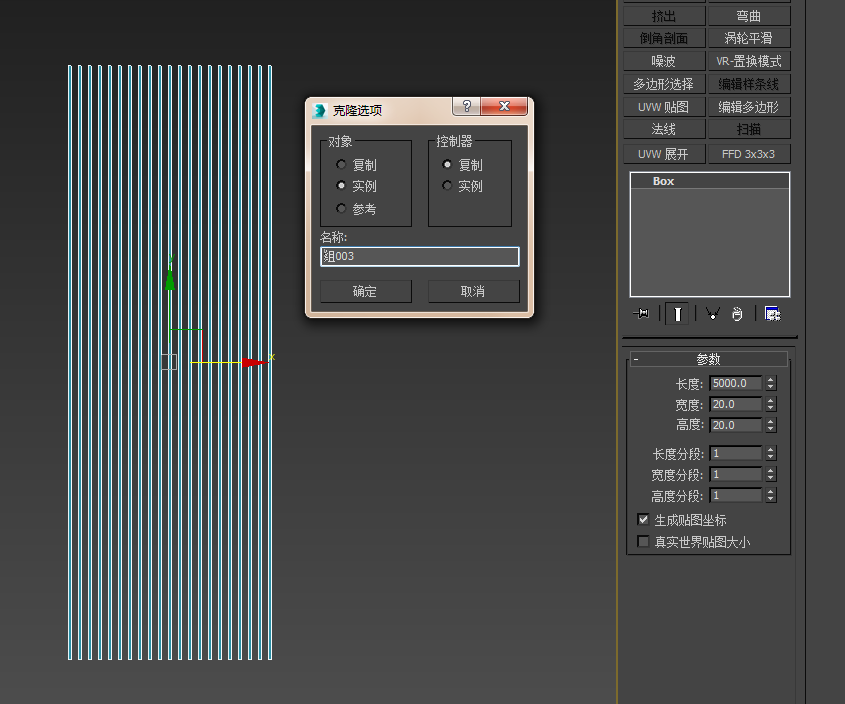

创建长方体,长度要比实际长两倍多。实例复制多个。

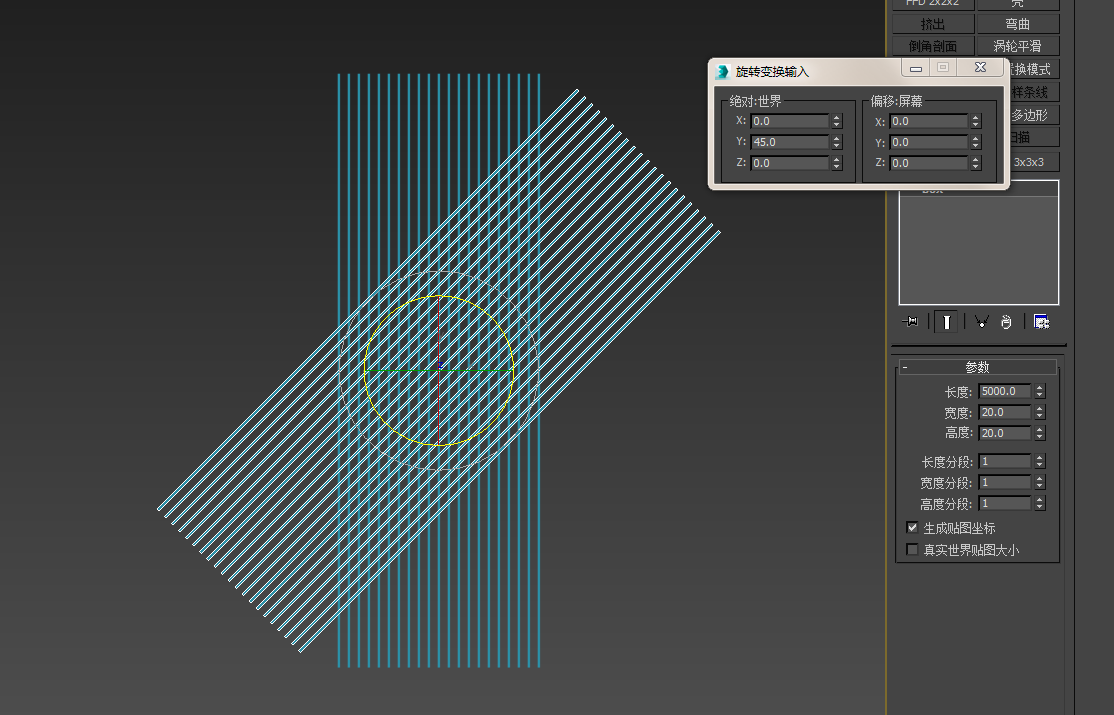

将复制的对象转为可编辑多边形,附加在一起,成一个对象。按ctrl+v,原地实例复制一个,选择45°。和原对象交叉成菱形。并将两对象附加在一起,成一个对象。

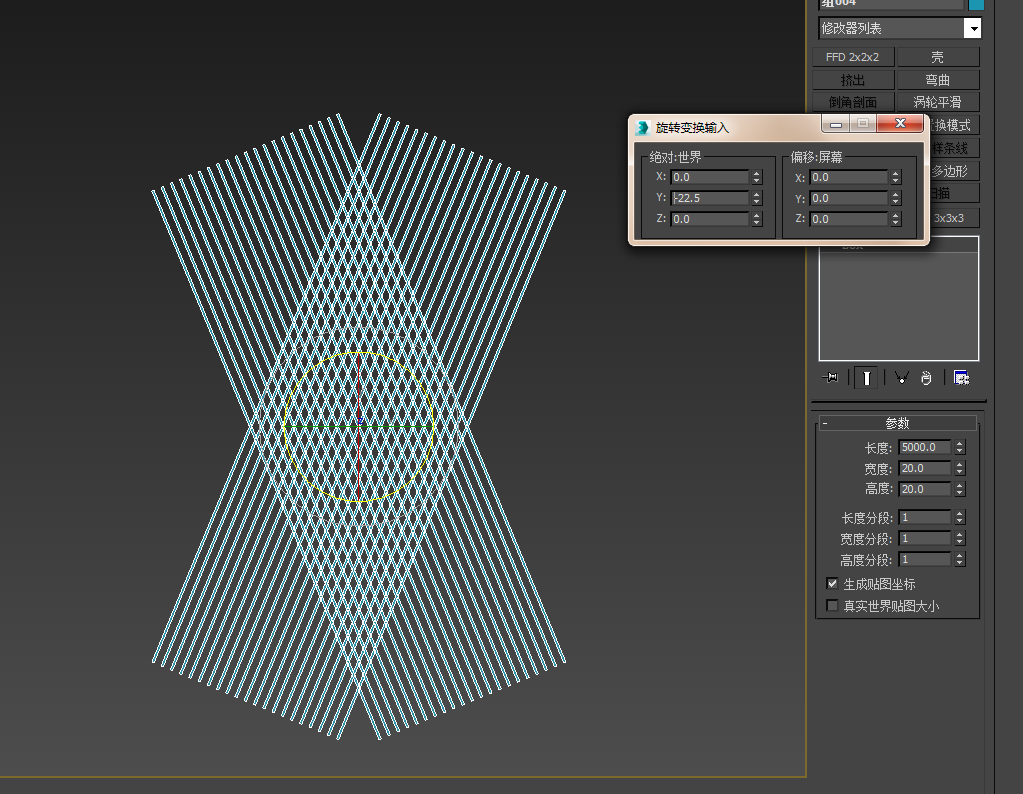

旋转对象-22.5°。
创建长方体,厚度和前面做的对象一样,长宽就是隔断外围尺寸。

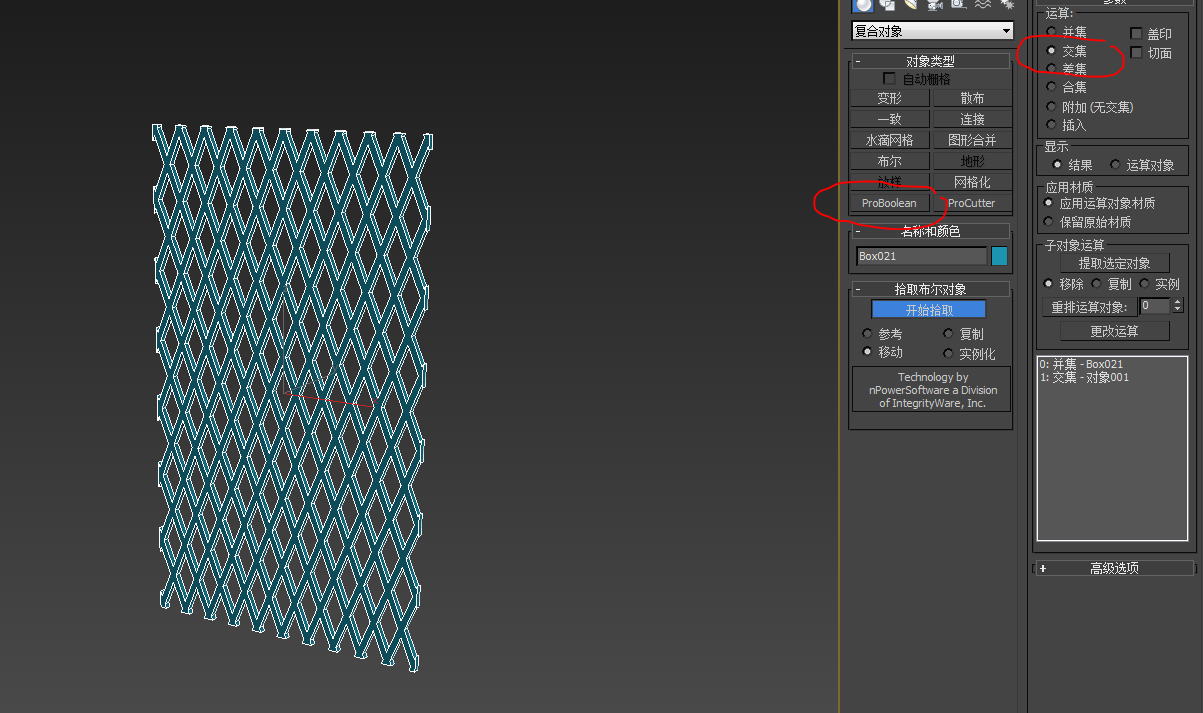

选择隔断格子模型,使用超级布尔----------交集----------拾取布尔,点击长方体,最终隔断格子如上图。
做隔断外围边框。
