房屋平面设计图用CAD怎么做？

关注问题我要回答

默。 2020-11-27 53人阅读分类： CAD

房屋平面设计图用CAD怎么做？

1个回答

我叫考必过🐯🐯

2020-11-27

1、在桌面上找到CAD的快捷图标，双击打开CAD这款软件，进入CAD的操作界面，如图所示：

房屋平面设计图用CAD怎么做？

2、在菜单区里找到直线命令，如图所示：

房屋平面设计图用CAD怎么做？

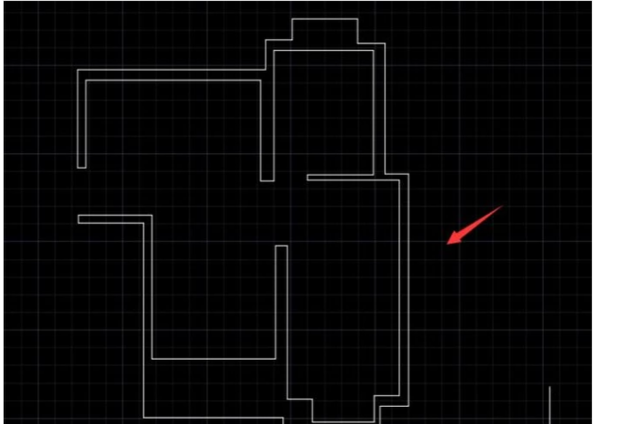

3、使用直线命令绘制出房子的外部轮廓，如图所示

房屋平面设计图用CAD怎么做？

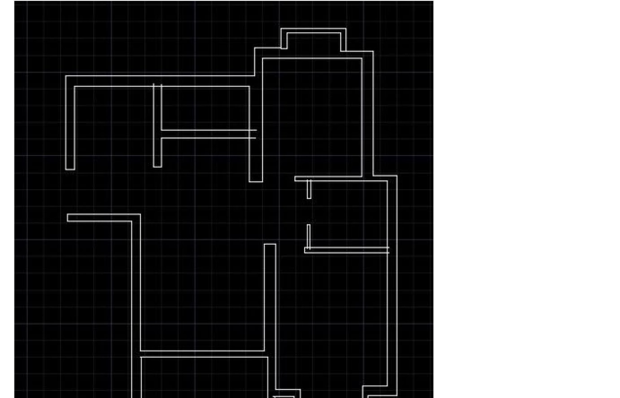

4、在外部轮廓的基础上在绘制出内部结构，如图所示

房屋平面设计图用CAD怎么做？

5、再在菜单区里找到修剪命令，如图所示：

房屋平面设计图用CAD怎么做？

6、使用修剪命令将多余的线修剪掉，如图所示

房屋平面设计图用CAD怎么做？

7、在将室内厨房、阳台等门口的位置制作出来，如图所示

房屋平面设计图用CAD怎么做？

8、再在菜单区里找到圆弧命令，如图所示

房屋平面设计图用CAD怎么做？

9、使用圆弧命令在门口的位置画出门，如图所示

房屋平面设计图用CAD怎么做？

10、在菜单区里找到线性标注选项，如图所示

房屋平面设计图用CAD怎么做？

11、使用线性标注选项，把我们绘制的图形标注上尺寸，这样我们的房子平面图就画好了，如图所示

房屋平面设计图用CAD怎么做？

查看全部

赞评论采纳

房屋平面设计图用CAD如何做？

共 2条回答>

夕颜：工具/原料：操作系统、CAD2008软件。1、这里是矩形工具来画的，在进行偏移就得出如下图，一柜的长是宽是600长是画到墙。2、在打开CAD图库找到有像这一张的图，如下图所示。3、在复制到如下图，看到的就是衣柜了。4、在找到床，这里是1米8的床，一般情况下房超过20平方可以放1米8的床了。5、如下在进行画电视机，这就完成了房屋平面图。

查看全部>

赞评论

平面设计

房屋平面设计图纸

共 2条回答>

海底崖：这种自建房阿，给推荐个专门的网站，一堆人跟你一样，还搞建房直播呢盖房子－自建房、农村住宅设计交流（gaifangzicom)包你满意，记得把分给我

查看全部>

赞(5) 评论

平面设计

我叫考必过🐯🐯： 1、在桌面上找到CAD的快捷图标，双击打开CAD这款软件，进入CAD的操作界面，如图所示：2、在菜单区里找到直线命令，如图所示：3、使用直线命令绘制出房子的外部轮廓，如图所示4、在外部轮廓的基础上在绘制出内部结构，如图所示5、再在菜单区里找到修剪命令，如图所示：6、使用修剪命令将多余的线修剪掉，如图所示7、在将室内厨房、阳台等门口的位置制作出来，如图所示8、再在菜单区里找到圆弧命令，如图所示9、使用圆弧命令在门口的位置画出门，如图所示10、在菜单区里找到线性标注选项，如图所示11、使用线性标注选....
