溜溜问答 > 模型制作 > 3Dmax > 3DMAX中画 L 型角钢和 工 字型角钢怎么绘制？以及长度要自由调整
许海燕
许海燕
邀请你来回答
291人阅读 2020-11-26

3DMAX中画 L 型角钢和 工 字型角钢怎么绘制？以及长度要自由调整

我要回答
1个回答

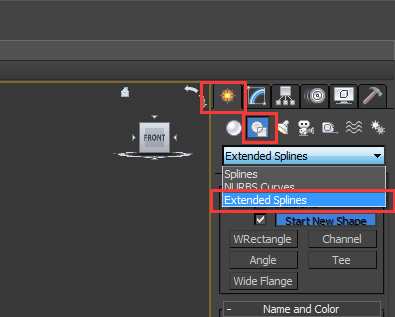

这两种在3D基础建模里就有， 在创建面板的样条线 里 选择 扩展线条 如图

3DMax中画 l 型角钢和 工 字型角钢怎么绘制？以及长度要自由调整

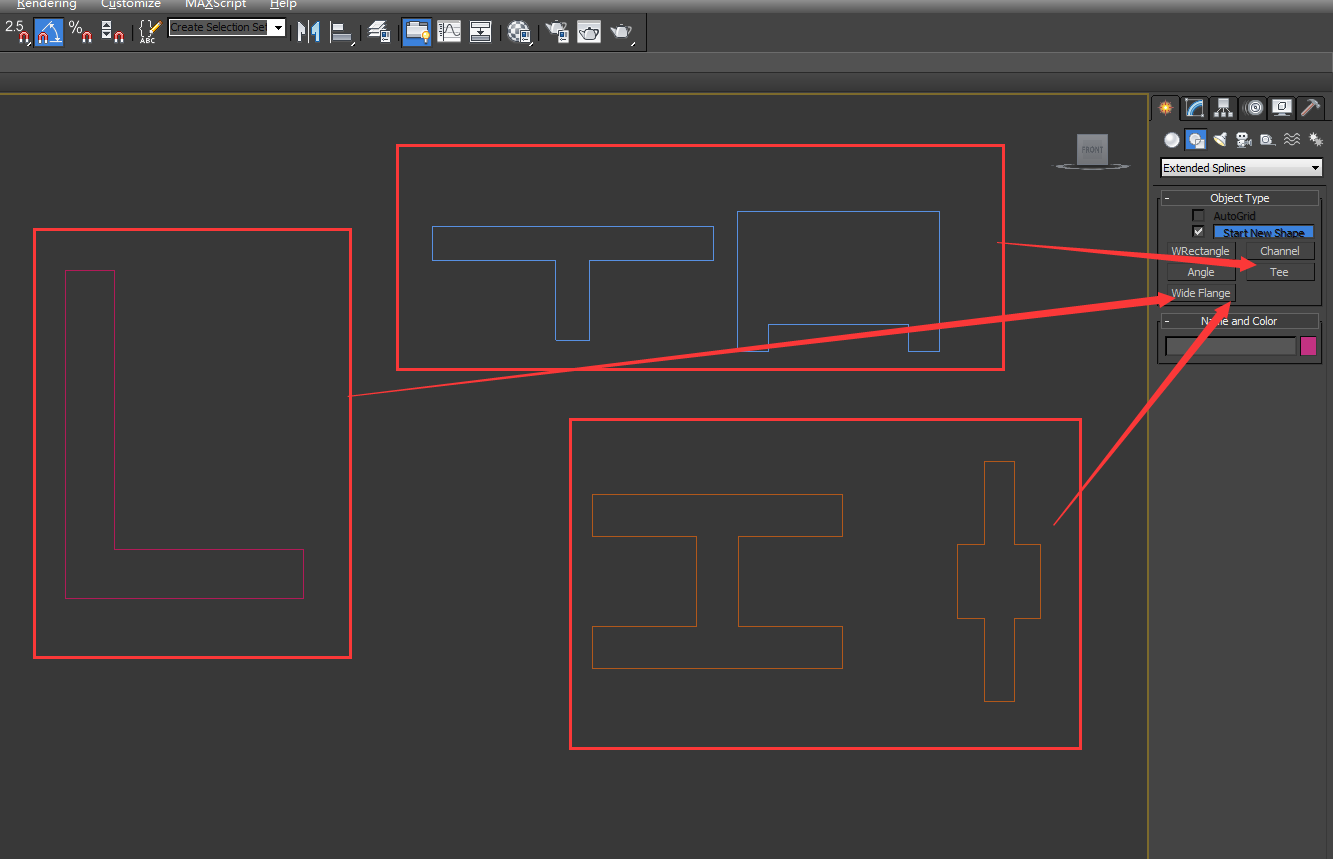

弹出菜单如下

3DMax中画 l 型角钢和 工 字型角钢怎么绘制？以及长度要自由调整

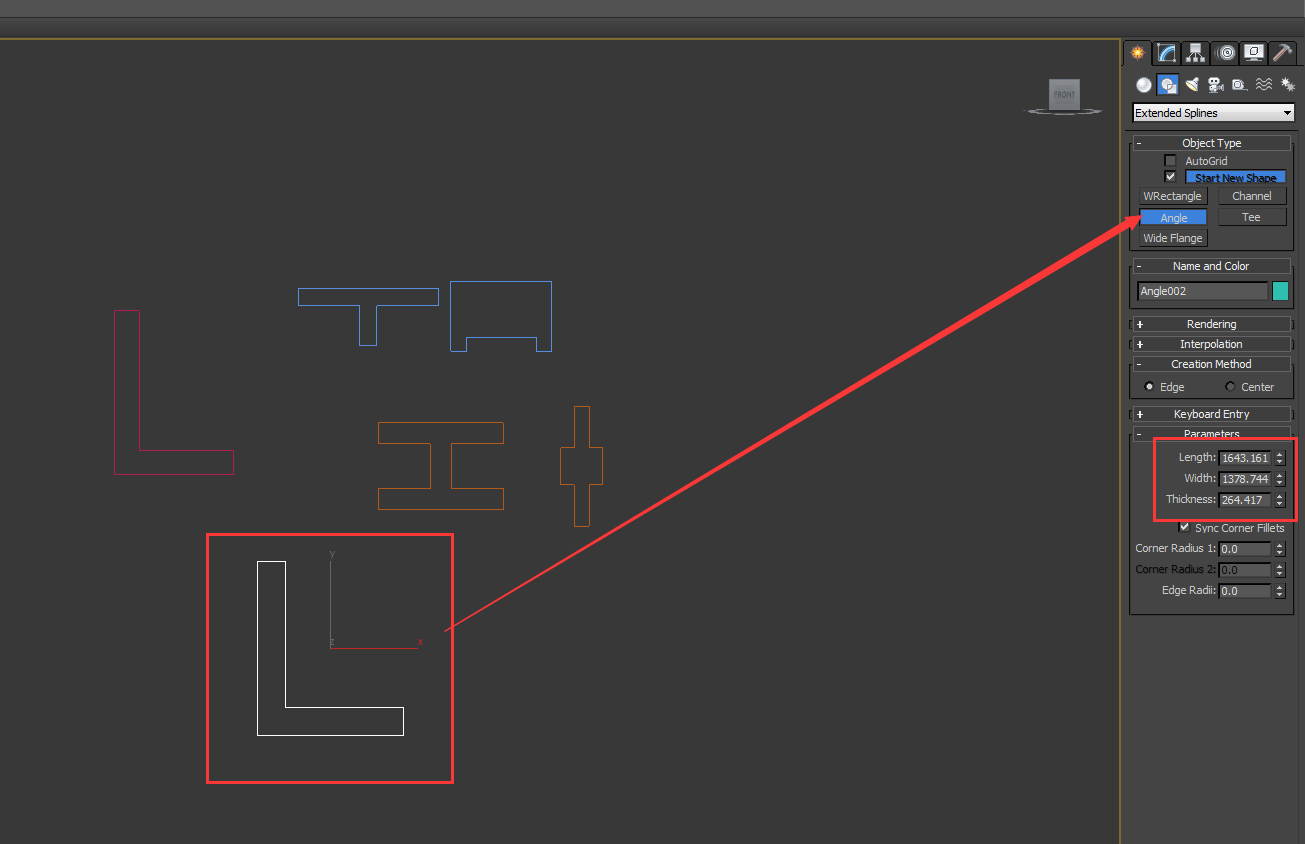

以l型为例，鼠标拖拽后出来一个l型图案，右侧的菜单栏里 会有他的参数，可以调节 长宽及厚度

3DMax中画 l 型角钢和 工 字型角钢怎么绘制？以及长度要自由调整

当调节好参数后 给线条一个挤出命令 因为现在只是一个平面的线 给挤出就变成了模型

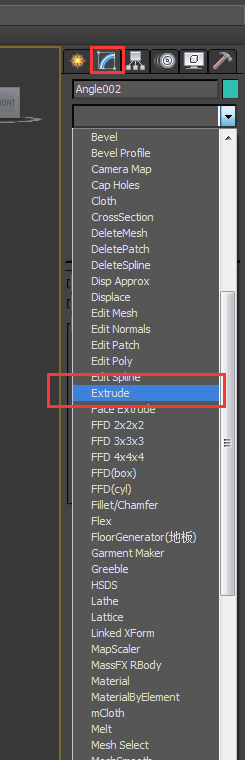

挤出的长度 就是 你l型角钢的长度，如图选中画好的l型后，在修改面板下找到 extrude 挤出 命令点击

3DMax中画 l 型角钢和 工 字型角钢怎么绘制？以及长度要自由调整

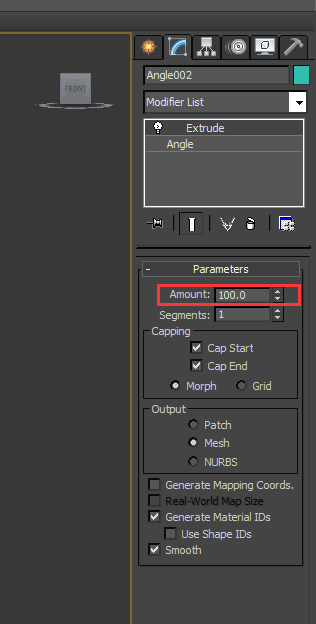

如图在挤出面板里 给出要挤出的长度即可

3DMax中画 l 型角钢和 工 字型角钢怎么绘制？以及长度要自由调整

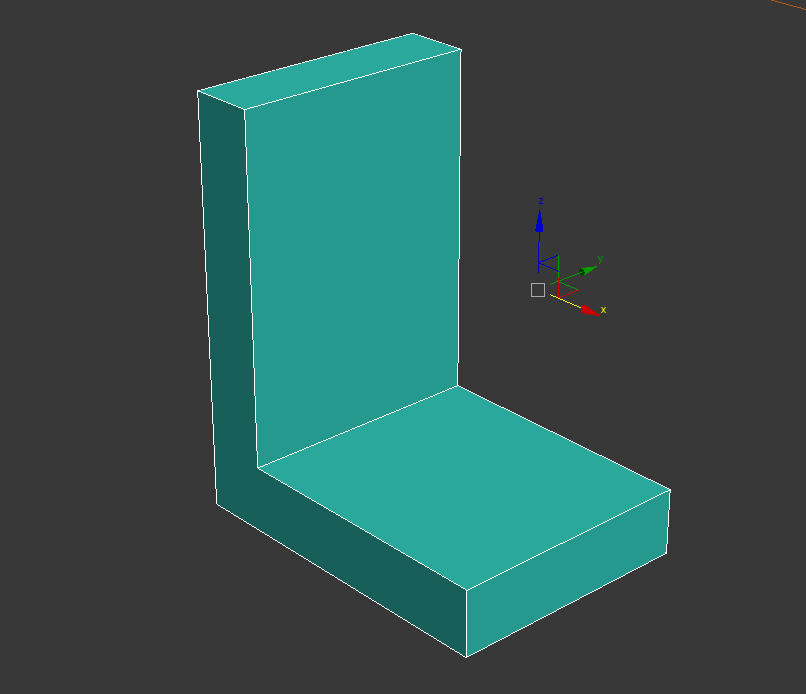

得到如下图

3DMax中画 l 型角钢和 工 字型角钢怎么绘制？以及长度要自由调整

查看全部
2020-11-26
赞 回复 采纳

相关问题

角钢的符号？
共4条回答 >
Zeta： ∟这个是角钢符号，∠表示等边，但是不表示度数为90度。只是大家一直输入法没这个符号。才用∠代替的。。
赞 (29) 回复
CAD中如何画角钢？
共2条回答 >
胡半仙： CAD中角钢、槽钢、工字钢的符号表示角钢：∠50x50x5（或者l或者a）工字钢：i200x100x7（或者工）槽钢：[200x75x9（或者c）h钢：h150x150x7/10 板料：―12×200×560 
赞 回复
3DMax中画 L 型角钢和 工 字型角钢怎么绘制？以及长度要自由调整。方法步骤给提供下。谢谢？
共1条回答 >
Adeline： 这两种在3D基础建模里就有，在创建面板的样条线里选择扩展线条如图弹出菜单如下以l型为例，鼠标拖拽后出来一个l型图案，右侧的菜单栏里会有他的参数，可以调节长宽及厚度当调节好参数后给线条一个挤出命令因为现在只是一个平面的线给挤出就变成了模型挤出的长度就是你l型角钢的长度，如图选中画好的l型后，在修改面板下找到extrude挤出命令点击如图在挤出面板里给出要挤出的长度即可得到如下图
赞 回复
3DMax中画 l 型角钢和 工 字型角钢怎么绘制？以及长度要自由调整。方法步骤给提供下。谢谢？
共1条回答 >
瓷器的瓷： 这两种在3D基础建模里就有，在创建面板的样条线里选择扩展线条如图弹出菜单如下以l型为例，鼠标拖拽后出来一个l型图案，右侧的菜单栏里会有他的参数，可以调节长宽及厚度当调节好参数后给线条一个挤出命令因为现在只是一个平面的线给挤出就变成了模型挤出的长度就是你l型角钢的长度，如图选中画好的l型后，在修改面板下找到extrude挤出命令点击如图在挤出面板里给出要挤出的长度即可得到如下图
赞 (1) 回复
CAD怎么画角钢？CAD画角钢的教程？
共0条回答 >
