溜溜问答 > 平面设计 > CAD问答 > 如何利用CAD画太极图？
超人卟会飞
超人卟会飞
邀请你来回答
87人阅读 2022-12-28

如何利用CAD画太极图？

我要回答
1个回答

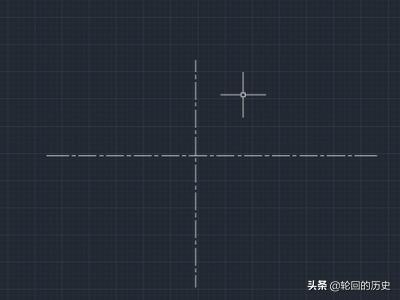

1、先画中心线，画两条相互垂直的直线后，再将两条直线线型改成点画线。

如何利用CAD画太极图？

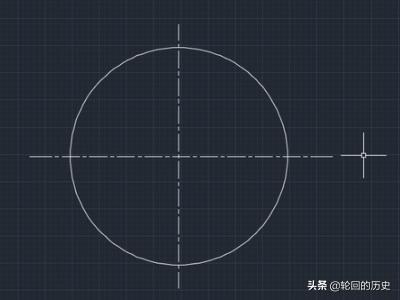

2、在中心画一个半径为200mm的圆，可输入快捷键“c”并回车，或点击圆工具。

如何利用CAD画太极图？

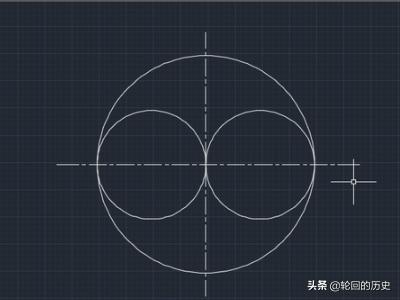

3、在大圆里画两个与之相切的小圆，小圆直径为200mm，输入快捷键“c”并回车，再输入快捷键“2p”并回车，选取圆与点画线的交点及中心点作为圆的两个端点。

如何利用CAD画太极图？

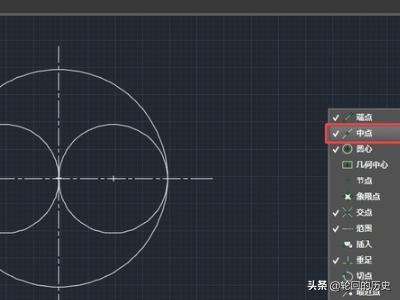

4、打开对象捕捉的中点，选取两小圆的圆心作为圆心。

如何利用CAD画太极图？

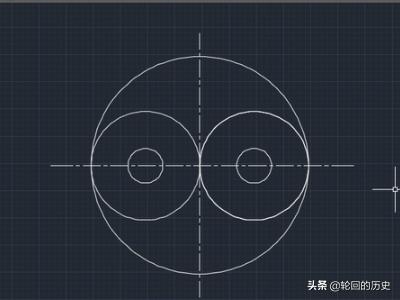

5、在两小圆内再次画半径为32的小圆。

如何利用CAD画太极图？

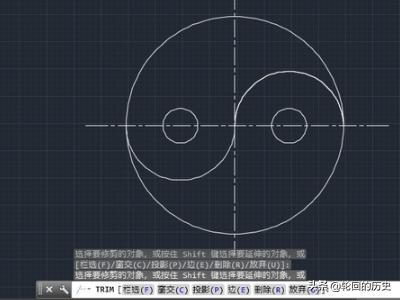

6、将相切的两小圆的左边的上半圆和右边的小半圆用修剪工具或快捷键“tr”加空格键两次修剪掉。

如何利用CAD画太极图？

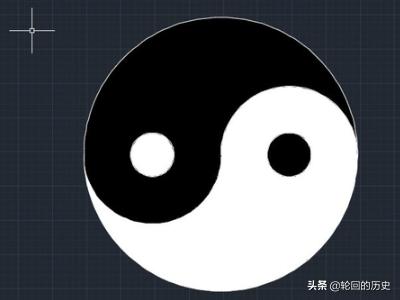

7、接着填充颜色，输入填充快捷键“h”，或单击填充工具，即可填充，分别填充黑色和白色，就大功告成了。

如何利用CAD画太极图？

查看全部
2022-12-28
赞 回复 采纳

相关问题

太极图怎么画？
共4条回答 >
晓丽＊设计师： 简单的画法：以圆规画一直径为2x的大圆，再在大圆内以直径为1x画两个小圆，它们的圆周刚相交於大圆的圆心，这样再把两个小圆擦去半个圆周，把图一半涂黑，剩下来便是常看到的太极图。
赞 (9) 回复
如何用CAD画太极图？
共2条回答 >
L。： 一、画一个直径为600mm的圆二、用直线画出圆直径三、将直径三等分，以第一等分点为圆心（直线150mm处为圆心），画直径为300mm的小圆。中心不变，再画一直径为100mm的小圆。四、以第三等分点为圆心（直线450mm处为圆心），画直径为300mm的小圆。中心不变，再画一直径为100mm的小圆。五、选修剪工具，点大圆直径，点右键，左键点300mm直径小圆（三、四步的300小圆各点一半），清除大圆直径线，太极图就画好了。
赞 回复
CAD太极图怎么画 CAD画太极图详细步骤图文教程？
共2条回答 >
Dalvin： 一大圆二多段线（圆弧）三小圆两个四填充这是最简单的方法，网上教程都是要修剪，说明他们命令不熟悉。
赞 (1) 回复
CAD太极图怎么画？
共1条回答 >
阿丹： 直接用圆来画最简单了，一个大圆和两个内切的小圆，裁剪之后填充颜色即可
赞 (2) 回复
CAD怎么画太极图？
共1条回答 >
A-懿加空间设计15835293331： 1.打开CAD，用【圆：C】命令，画一个R50的圆，命令:C（CIRCLE）指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:指定圆的半径或[直径(D)]:502.用【直线：L】命令，画一条平行的半径辅助线，3.用【多段线：PL】命令，指定辅助线与圆相交的点为起点，选择[圆弧A]回车,再选择[角度A]回车,4.输入夹角180度，选择辅助线的另一个点为端点，再选择大圆的右侧象限点为端点，确认，5.用【圆：C】命令，以两个小圆的圆心，为圆心，画R5的同心圆，把辅助线删除，6.用【....
赞 回复
