CAD怎么画角平分线?

我要回答
1个回答

CAD画角平分线的方法如下:

1,首先我们随便两根相交的线

CAD怎么画角平分线?

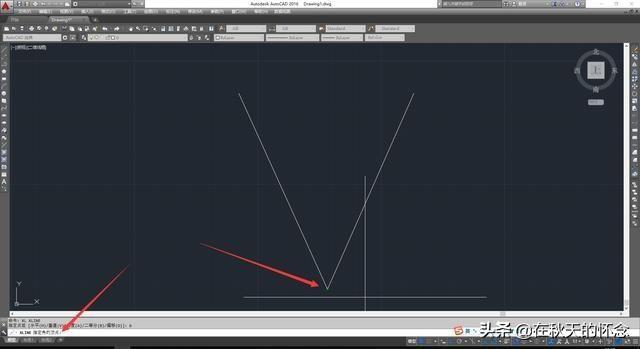

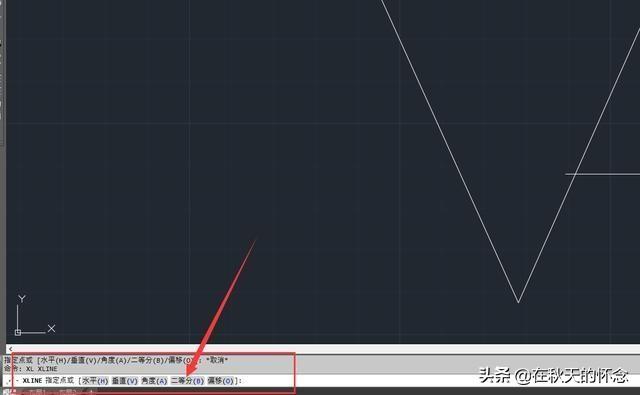

2,然后我们输入:XL(构造线命令)空格,选择二等分

CAD怎么画角平分线?

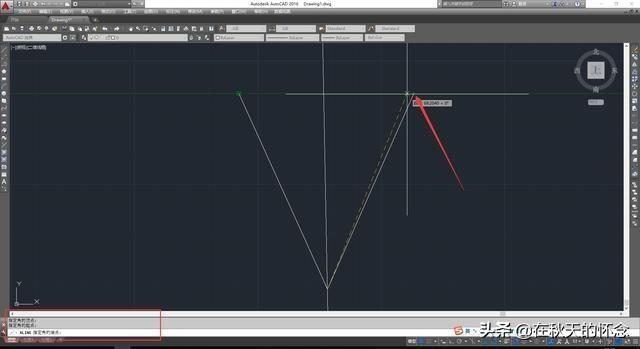

3,我们指定两跟线的起点为顶点

CAD怎么画角平分线?


4,我们再点击左边这个端点

CAD怎么画角平分线?


5,再点击右边这个端点,回车,绘制成功

CAD怎么画角平分线?

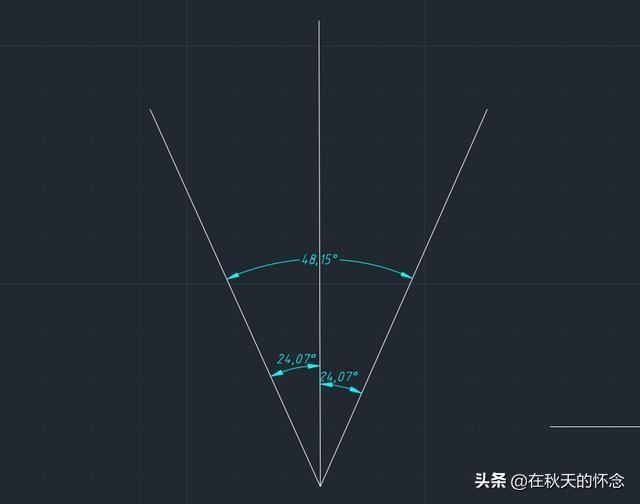

6,因为构造线是无限延长的辅助线,所以不能标注,把线的两端修剪就可以标注了,

精度调的是小数点后面两位所以有个0.01的差。

CAD怎么画角平分线?


很多人说,知道角度直接旋转就可以了,但是有时候你精度没调小,可能有误差,所以画角平分线是验证角度的比较方便的方法。

扩展资料:

计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。

在设计中通常要用计算机对不同方案进行大量的计算、分析和比较,以决定最优方案;各种设计信息,不论是数字的、文字的或图形的,都能存放在计算机的内存或外存里,并能快速地检索;设计人员通常用草图开始设计,将草图变为工作图的繁重工作可以交给计算机完成;由计算机自动产生的设计结果,可以快速作出图形,使设计人员及时对设计做出判断和修改;利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。

查看全部
2022-12-19
回复 采纳

相关问题

在CAD中,一个角的角平分线怎么画?
共1条回答 >
🐟鱼鱼鱼🐠: 在CAD中画一个角的角平分线的操作请参照以下步骤。1、在CAD软件中绘制一个角,然后输入画圆命令“c”,再按回车键。2、然后以指定角的角点为圆心,准备绘制一个圆。3、然后选择适当的长度作为半径,绘制出一个圆。4、然后再以圆跟角相交的两个点为圆心,再绘制两个半径相同的圆,相交两点。5、引一直线将角点和两个交点中的一个交点连接起来。6、然后删除多余的辅助线,完成角的平分。这样即可在CAD中绘制一个角的角平分线。
回复
角平分线在CAD中怎么画??
共1条回答 >
Camel(无同树集成策划): 用“构造线”命令,如图所示,输入参数b(二等分),在根据提示单击指定角的顶点、角的起点及角的端点即可。
回复
CAD角平分线怎么画?
共1条回答 >
WL: 在这里介绍两种方法。一、使用构造线功能,会弹出命令:指定构造线位置或[等分(b)/水平(h)/竖直(v)/角度(a)/偏移(o)]:b指定顶点或[对象(e)]:然后捕捉需要平分的已知角顶点指定平分角起点:选择一条边上的任意一点指定平分角终点:选择另一条边上的任意一点,结束选择。这样该构造线就画好了,即代表将此角进行了二等分。后续对该构造线进行修剪即可。这样的绘制相对比较简单,也是在进行二等分时,最常用的办法。二、先标注角度使用角度标注,对该角进行标注。然后选择line,直线命令。直线的两个点分别....
回复
CAD如何画角平分线?
共1条回答 >
連逸: 用构造线画吧。快捷键是XL,之后在中括号的选项中选择B(二等分)。按提未,先选择角的顶点,再选择其中任意一条边,最后选择另一条边就行了。
回复
