溜溜问答 > 平面设计 > CAD问答 > CAD如何修剪圆的一部分？
苏彦博
苏彦博
邀请你来回答
522人阅读 2022-12-16

CAD如何修剪圆的一部分？

我要回答
2个回答

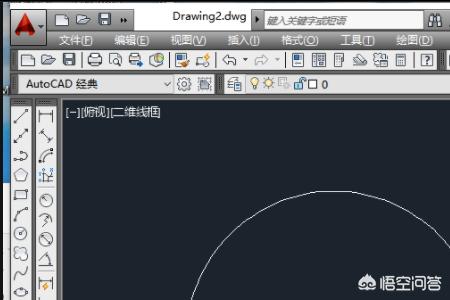

1、首先打开需要编辑的CAD图纸，进入到编辑页面中。

CAD如何修剪圆的一部分？

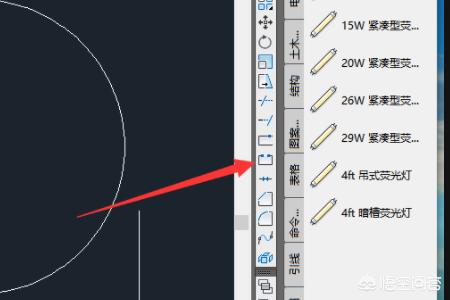

2、然后点击选择修改工具栏中的 打断命令。也可以在命令行输入br按空格。

CAD如何修剪圆的一部分？

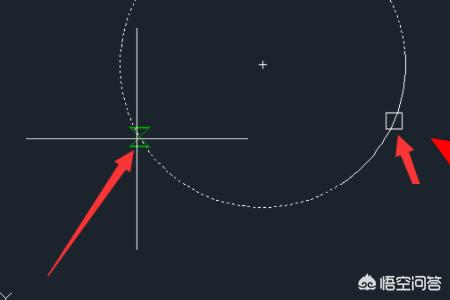

3、然后鼠标左键点击想要修剪部分的两个点。

CAD如何修剪圆的一部分？

4、然后就可以修剪圆的一部分了。

CAD如何修剪圆的一部分？

注意事项：

在使用cad的时候，不要随意的按enter和空白键。

要善于利用cad里面的快捷键，进行图形绘制。

在使用cad的时候，一定要定时的进行保存。

在使用cad的时候，一旦有不懂的问题，一定要及时的向专业人员进行咨询。

查看全部
2022-12-16
赞 回复 采纳

cad修剪圆的一部分方法：

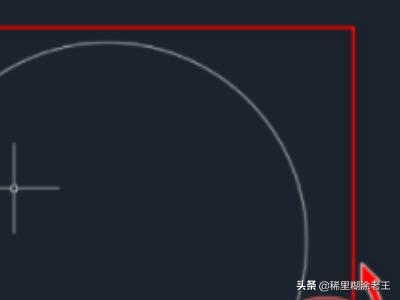

1、如图中所示有一个圆，我们想把圆的上半部分删掉，只留下下面的圆弧部分，

CAD如何修剪圆的一部分？

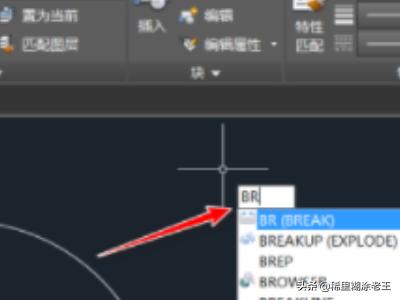

2、直接敲击键盘上的BR字母，然后敲击回车，调出打断命令，

CAD如何修剪圆的一部分？

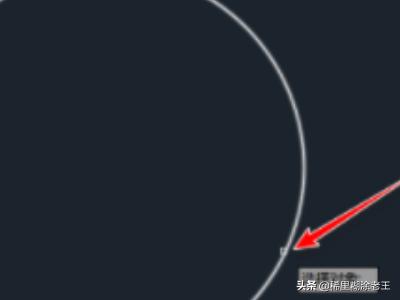

3、然后在圆上选择一个点，也就是圆弧的起点，

CAD如何修剪圆的一部分？

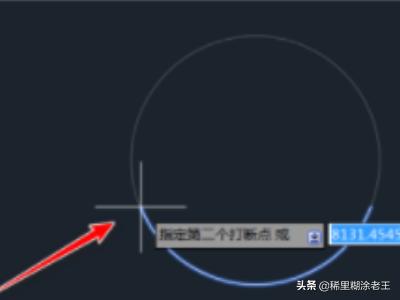

4、然后再找到另一点，也就是打断点，

CAD如何修剪圆的一部分？

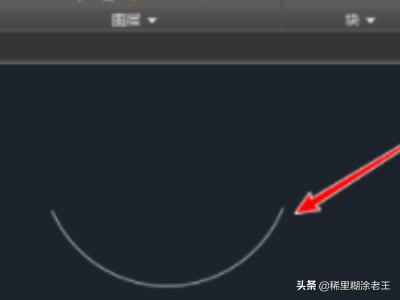

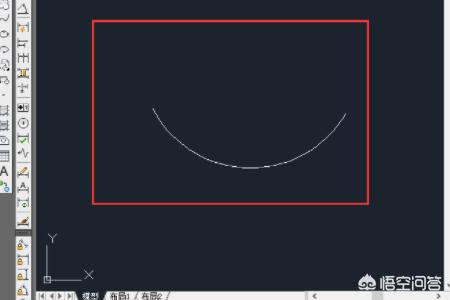

5、选择2点以后，可以看到上半部分的圆弧已经被删掉，只剩下我们想要留下来的一段圆弧。

CAD如何修剪圆的一部分？

拓展资料：

CAD技术作为杰出的工程技术成就，已广泛地应用于工程设计的各个领域。CAD系统的发展和应用使传统的产品设计方法与生产模式发生了深刻的变化，产生了巨大的社会经济效益。目前CAD技术研究热点有计算机辅助概念设计、计算机支持的协同设计、海量信息存储、管理及检索、设计法研究及其相关问题、支持创新设计等。 可以预见技术将有新的飞跃，同时还会引起一场设计变革

查看全部
2022-12-16
赞 回复 采纳

相关问题

CAD修剪圆的一部分
共1条回答 >
Guang Ying： 1、首先打开需要编辑的CAD图纸，进入到编辑页面中。2、然后点击选择修改工具栏中的打断命令。也可以在命令行输入Br按空格。3、然后鼠标左键点击想要修剪部分的两个点。4、然后就可以修剪圆的一部分了。注意事项：1、在使用CAD的时候，不要随意的按enter和空白键。2、要善于利用CAD里面的快捷键，进行图形绘制。3、在使用CAD的时候，一定要定时的进行保存。4、在使用CAD的时候，一旦有不懂的问题，一定要及时的向专业人员进行咨询。
赞 回复
CAD怎么修剪圆的一部分？
共1条回答 >
薛峰 铸铝门 婚庆 会展： 画线与圆交叉,然后用修剪命令
赞 回复
CAD如何修剪圆一部分边？
共1条回答 >
6.66： 画个辅助线与圆相交然后用裁剪tr就可以修剪了
赞 (1) 回复
CAD修剪怎么剪一部分？
共1条回答 >
龍： 打开CAD，鼠标右击打开裁剪图形的窗口，新建一个矩形边界，即可按照矩形剪出一部分图像。工具／原料：LenovoThinkVision、Windows10、AutoCAD20211、点击图像选项打开CAD，选中需要剪切的图形后右键点击图像。2、点击新建边界点击剪裁选项，点击新建边界。3、输入快捷指令按提示命令输入快捷指令，输入R矩形。4、修剪图片以矩形的形式修剪图片一部分。
赞 回复
中望CAD怎么修剪圆的一部分？
共1条回答 >
Weirdo： 步骤如下：1、打开软件，然后新建画布，接着选择椭圆工具。2、然后按住Ctrl键，在画布上面绘制一个正圆。3、接着选择矩形工具，然后绘制一个矩形。4、然后Ctrl+A全选，点击属性栏的修剪。5、修剪了之后，点击矩形，单击右键，选择删除。6、最后就可以看到圆变成半圆了。
赞 回复
