CAD中怎么输入特殊符号?

我要回答
1个回答

我们在做CAD绘图时,经常会遇到输入一些特殊的符号,如表示直径的“Ф”、表示地平面的“±”、标注度符号 “°”等,在CAD中是如何输入的呢?本文将告诉大家。

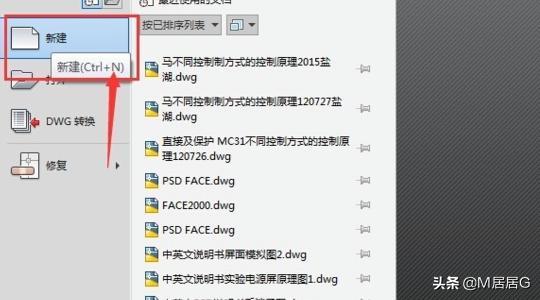

1.打工开CAD程序,然后新建一个CAD文件。

CAD中怎么输入特殊符号?

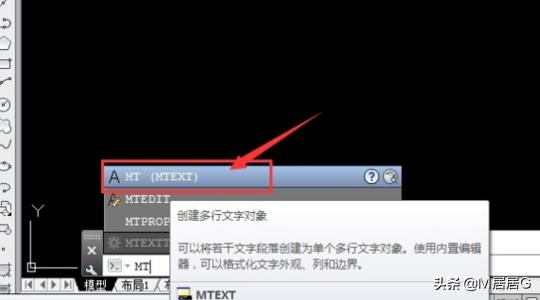

2.在命令行输入命令“MText”,或者在左侧工具中点A的图标。

CAD中怎么输入特殊符号?

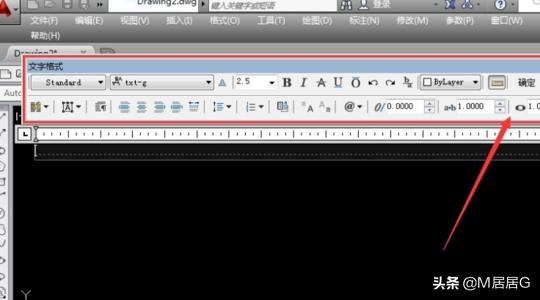

3.然后会弹出一个文本框,及文字格式编辑的对话框。

CAD中怎么输入特殊符号?

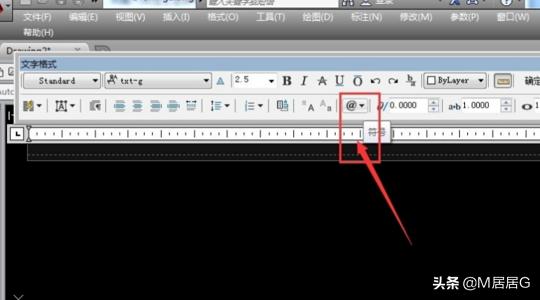

4.在这个对话框中,右侧四个按钮中最左侧的按钮,是一个符号按钮。

CAD中怎么输入特殊符号?

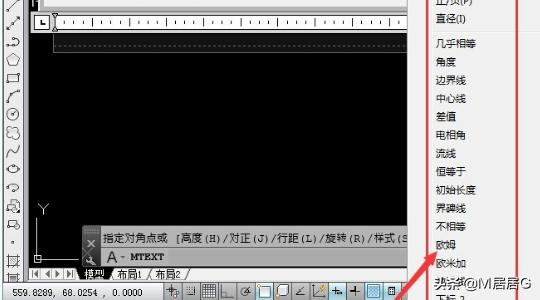

5.单击这个按钮右下角的箭头,打开一个下拉列表,我们可以看到常用的都可以直接选中。

CAD中怎么输入特殊符号?

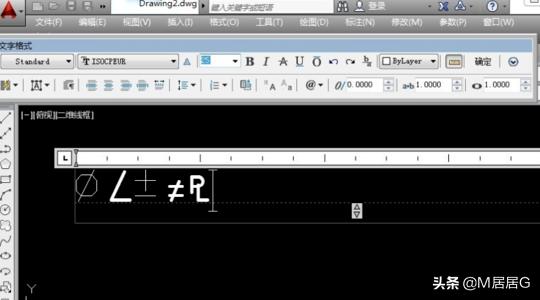

6.然后点一下,在文本框中就输入了特殊符号,一般 这些都是机械制图中常用的。

CAD中怎么输入特殊符号?

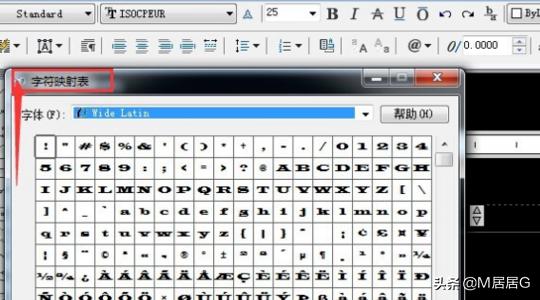

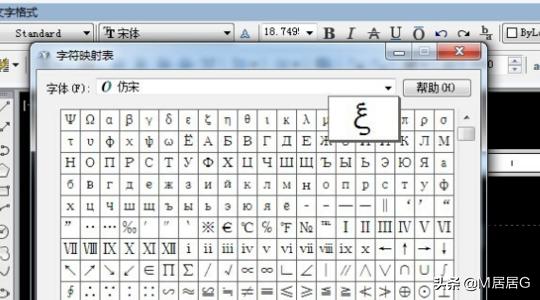

7.如果这些常用的没有,就要点最下面的其他选项了,这时会弹出字符映射表的对话框来。

CAD中怎么输入特殊符号?

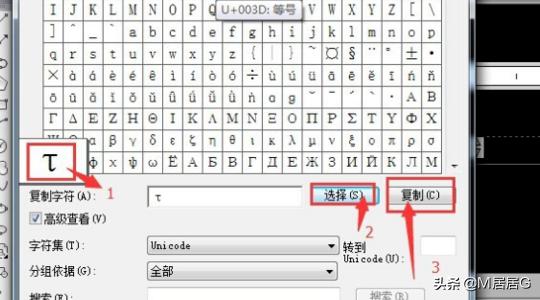

8.找到我们需要输入的符号,然后点选择,复制。

CAD中怎么输入特殊符号?

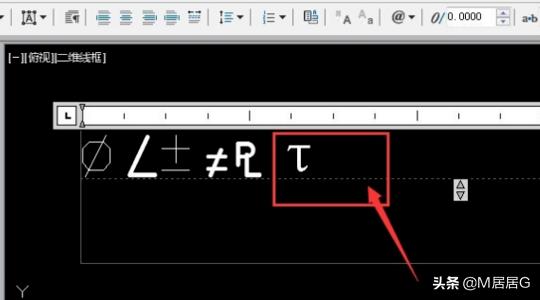

9.回到正在编辑的文本框中,直接Ctrl+V就完成了。

CAD中怎么输入特殊符号?

10.这样那些工程上用的特殊符号就很容易输入好了,像下面这一页面的字符映射表涵盖了我们数学工程上差不多的特殊符号,在这个页面我们只要点中我们所需要的符号,然后选择再复制再粘贴到文本框中就OK了。

CAD中怎么输入特殊符号?

查看全部
2022-12-16
回复 采纳

相关问题

CAD中特殊符号的输入?
共2条回答 >
胡半仙: 我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码%%C、%%P、%%D来输入,但是如要输入其他符号怎么办呢?我们可以通过“字符映射表”来输入特殊字符,具体步骤如下:1)输入“MText”命令,然后建立一个文本框,之后就会打开“MultilineTextEditor”对话框,在这个对话框中,我们可以看到右侧四个按钮中有一个是[Symbol]按钮;2)单击这个按钮右下角的箭头,打开一个下拉列表,我们可以看到有“Degress%%d”、“Plus/Minus%%p”、“Di....
回复
CAD中特殊符号怎么输入?
共2条回答 >
mio🍬: 简单一点的办法,用搜狗输入法的特殊符号输入,符号比较全面在CAD里也提供一些特殊符号的输入,快捷键记起来不划算,毕竟用的不是那么多%%c就是圆直径。还有很多标号都是%%加什么生成的。我把我下载的发给你你看一下复制下去。圆直径:%%c度数符号:%%d正负号:%%p输入%%142为平方米。输入:%%179,或%%178AutoCAD中定义一种字体(如hztxt),shxfont中选用wCAD.shx字型,bigfont中选用hxtxt.shx字型,点选usebigfont复选框,一切ok!用这种字体....
回复
CAD中特殊符号的输入
共1条回答 >
り:小小小情调: 我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码%%c、%%p、%%d来输入,但是如要输入其他符号怎么办呢?我们可以通过“字符映射表”来输入特殊字符,具体步骤如下:1)输入“mtext”命令,然后建立一个文本框,之后就会打开“multilinetexteditor”对话框,在这个对话框中,我们可以看到右侧四个按钮中有一个是[symbol]按钮;2)单击这个按钮右下角的箭头,打开一个下拉列表,我们可以看到有“degress%%d”、“plus/minus%%p”、“di....
回复
CAD特殊符号怎么输入?CAD中怎么输入特殊符号?
共1条回答 >
梵•高坤: 1、先打开CAD软件,然后新建一个CAD文件。2、然后在命令行输入命令“MText”,或者在左侧工具中点A的图标。3、会弹出一个文本框,及文字格式编辑的对话框。4、在这个对话框中,右侧四个按钮中最左侧的按钮,是一个符号按钮。5、单击这个按钮右下角的箭头,打开一个下拉列表,我们可以看到常用的都可以直接选中。6、然后点一下,在文本框中就输入了特殊符号,一般这些都是机械制图中常用的。7、如果这些常用的没有,就要点最下面的其他选项了,这时会弹出字符映射表的对话框来,这个在OFFICE中很熟悉的。8、找到....
回复
如何在CAD中输入特殊符号?
共1条回答 >
P♡L: 操作方法如下:1、打开CAD之后我们在菜单里找到文字选项;2、选择文字选项在编辑区里点击鼠标左键再在上面找到符号选项;3、点击符号选项在其子级菜单里找到直径选项;4、点击直径选项在编辑输入区里就出现了直径的符号;5、使用同样的方法我们也可以输入其他的符号。
(27) 回复
