溜溜问答 > 平面设计 > CAD问答 > CAD中怎么查看布局中的视口比例？
任波
任波
邀请你来回答
101人阅读 2022-12-15

CAD中怎么查看布局中的视口比例？

我要回答
1个回答

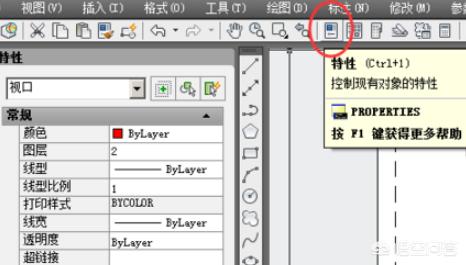

1、首先我们打开一个带视口的图纸布局。然后点击菜单栏中的特性按钮，调出特性窗口。当然也可以用快捷键CTRL+1来调出；或者输入命令mo。

CAD中怎么查看布局中的视口比例？

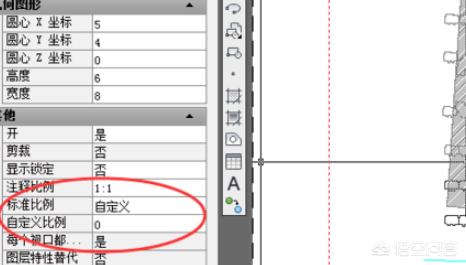

2、我们左键点击视口的边线，然后查看特性中的比例。如果显示的是0，就需要调整显示精度了。

CAD中怎么查看布局中的视口比例？

3、我们点击菜单栏的格式－-单位。

CAD中怎么查看布局中的视口比例？

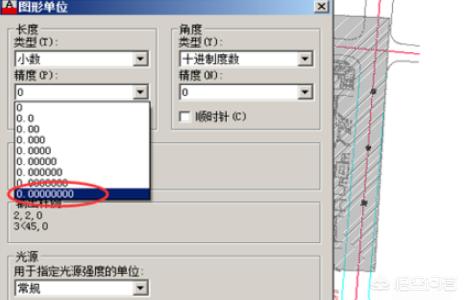

4、在弹出的图形单位中找到精度的选项，然后点击下拉菜单，选择一个精度。我们选择最大的精度，完成后点击确定。

CAD中怎么查看布局中的视口比例？

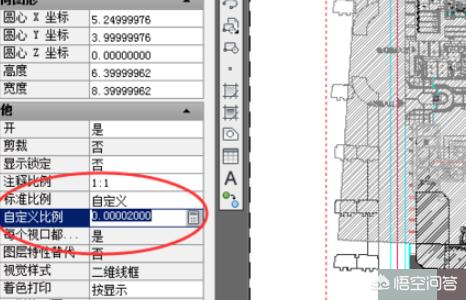

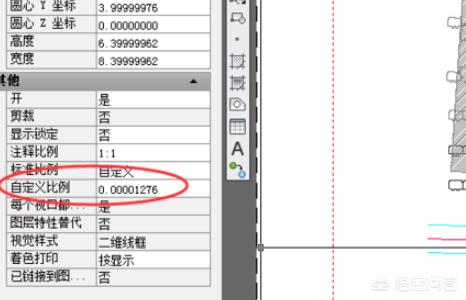

5、我们再次选择要查看的视口的，然后就可以在视口中看到视口的比例了。

CAD中怎么查看布局中的视口比例？

6、如果要修改比例可以直接点击自定义比例然后输入就可以了。

CAD中怎么查看布局中的视口比例？

查看全部
2022-12-15
赞 回复 采纳

相关问题

CAD布局中如何设置视口比例？
共2条回答 >
胡半仙： 第一步：新建视口将【模型】窗口切换成【布局】窗口将我们已经绘制好的标准图框拖到布局里面（此处我用a3图框为例，图幅尺寸为420mm×297mm）。单击【视图】-【视口】-【新建视口】命令，弹出【新建视口】对话框，单击【确定】，然后在桌面的空白处画一个矩形框，一个新的视口就建立了。end第二步：调整视口的比例在CAD工具栏右上角空白处单击右键--单击aCAD--单击视口前的正方形，就弹出了视口编辑工具栏。再根据需要依次调整每个视口的比例，这一操作需要多试几次才能找到最佳的比例。根据我们图纸的大小选....
赞 回复
cad如何查看布局中的视口比例？
共1条回答 >
吉驴策： 在CAD的使用中，视口的功能是非常强大的，能够调整图纸的位置和比例等。在CAD的布局里打印图纸的时候，经常要设置视口比例。有时候，在CAD的布局视口里，图像没有依据标准的比例显示，那究竟该怎么查看布局中的视口比例呢？下面小编给大家简单介绍一下查看布局中视口比例的方法1、首先，大家打开中望CAD软件，然后打开一个有视口的图纸布局2、点击界面的“特性”按钮，或者使用ctrl+1的快捷键，弹出“特性”窗口3、单击视口中的边线，假若特性里显示的比例为0，则应该设置精度4、点击CAD软件界面的“格式”-“....
赞 回复
CAD布局中怎么设置视口比例？
共1条回答 >
张亚维： 第一步：新建视口将【模型】窗口切换成【布局】窗口将我们已经绘制好的标准图框拖到布局里面（此处我用a3图框为例，图幅尺寸为420mm×297mm）。单击【视图】-【视口】-【新建视口】命令，弹出【新建视口】对话框，单击【确定】，然后在桌面的空白处画一个矩形框，一个新的视口就建立了。end第二步：调整视口的比例在CAD工具栏右上角空白处单击右键--单击aCAD--单击视口前的正方形，就弹出了视口编辑工具栏。再根据需要依次调整每个视口的比例，这一操作需要多试几次才能找到最佳的比例。根据我们图纸的大小选....
赞 回复
CAD布局中怎么调比例，锁定视口？
共1条回答 >
设计生活： 1、mv创建视口2、双击进入视口，右下角会显示上图所示，红框为锁定视口开关，紫框为比例选项
赞 回复
CAD布局中怎样设置视口比例？
共1条回答 >
Iron Man🔺： 第一步：新建视口将【模型】窗口切换成【布局】窗口将我们已经绘制好的标准图框拖到布局里面（此处我用A3图框为例，图幅尺寸为420mm×297mm）。单击【视图】-【视口】-【新建视口】命令，弹出【新建视口】对话框，单击【确定】，然后在桌面的空白处画一个矩形框，一个新的视口就建立了。END第二步：调整视口的比例在cad工具栏右上角空白处单击右键--单击ACAD--单击视口前的正方形，就弹出了视口编辑工具栏。再根据需要依次调整每个视口的比例，这一操作需要多试几次才能找到最佳的比例。根据我们图纸的大小选....
