溜溜问答 > 平面设计 > CAD问答 > CAD如何排瓷砖？
空空的黑
空空的黑
邀请你来回答
1057人阅读 2022-12-15

CAD如何排瓷砖？

我要回答
2个回答

打开处理好的平面图纸沿房间墙体（未抹灰）内边线，PL绘制连续线运用“O”偏移出20mm抹灰层厚度，作为地砖的铺贴红线在地砖铺贴方向的起点，沿地砖红线，任意绘制一条较长的直线

查看全部
2022-12-15
赞 回复 采纳

具体步骤如下：

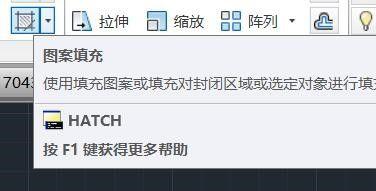

1.找到图案填充或输入快捷指令H。

CAD如何排瓷砖？

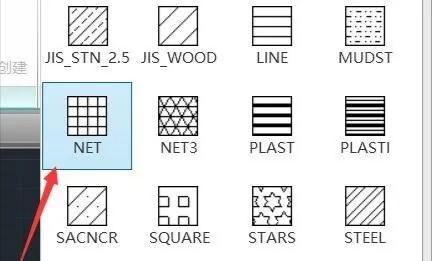

2.选择填充图案，因为是填充瓷砖，可以用系统默认的NET图案。

CAD如何排瓷砖？

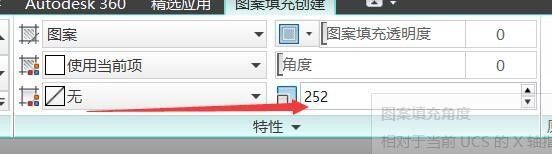

3.设置比例，80地板砖的值为252，60砖为189，40为126，30为94.5，瓷砖的尺寸*3.15即为NET填充尺寸如80*3.15=252。

CAD如何排瓷砖？

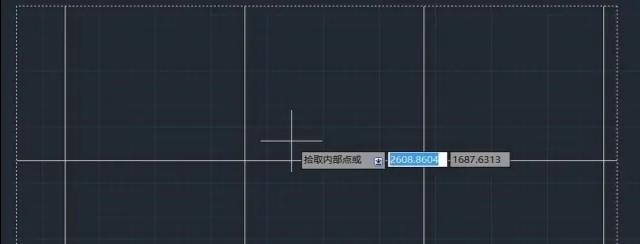

4.点击拾取点。

CAD如何排瓷砖？

5.鼠标放进即可预览，单击确认。

CAD如何排瓷砖？

CAD如何排瓷砖？

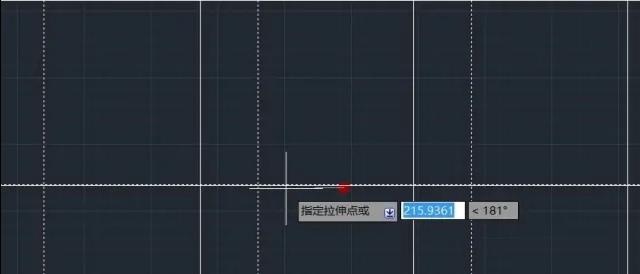

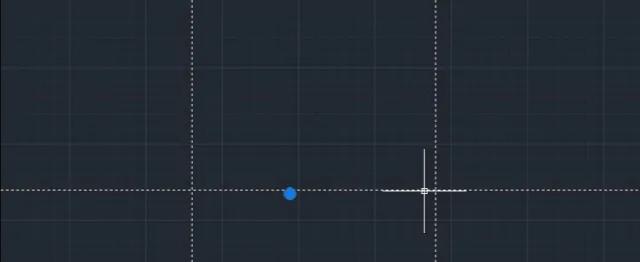

6.点击填充图案，可按中间的蓝色圆点可进行拖动。

CAD如何排瓷砖？

查看全部
2022-12-15
赞 回复 采纳

相关问题

瓷砖上如何贴瓷砖？
共5条回答 >
粟： 可以把旧地砖凿掉重新铺新的，也可以不凿掉，但就需要把旧地砖敲花敲烂，这样一般就不会空鼓。如果条件允许，你最好找人先把旧的地砖敲掉，这样一是铺新地砖质量有保证，二是不会影响楼层空间的高度。如果不太了解也可以到这里去了解一下https://anli.3d66.com/
赞 (1) 回复
瓷砖施工后如何验收瓷砖？
共4条回答 >
Fyxsb： 一、瓷砖验收步骤1、看家庭装修瓷砖验收第一步就是要看，看铺贴的瓷砖规格和颜色及档次是不是设计要求的，铺贴的瓷砖必须牢固，无歪斜或缺棱掉角和裂缝等缺陷，表面要平整且洁净，色泽协调，图案安排合理，无变色，无泛碱和无污痕、没有显着光泽受损处。2、敲家庭装修瓷砖验收第二个注意要点就是找出空鼓的砖块，检验方法通常采用专用小钢锤或小铁锤，绕着房间轻轻敲击地砖的四角与中间，检测地砖有无空鼓声响，响声清脆，为正常；如有空洞的声音为空鼓，说明镶贴不实装修质量不合格，必须及时铲除更换。3、泼水砖镶贴对阳台和卫生间及....
赞 回复
CAD排砖，已知宽3670，长2530，排600*600的瓷砖，怎么排不浪费而且还美观？求大神帮助？
共2条回答 >
Le temps ： 刚画出来，最好是周围加波打线（8CM），这样才能美观，少浪费；现场施工经验分享
赞 (1) 回复
CAD如何排样？
共1条回答 >
勿念。： 画出矩形代表钢板大小，把零件下料图在矩形里排班版。
赞 (30) 回复
CAD如何测量瓷砖数量？
共1条回答 >
Best Wishs： 在CAD里面用图案填充工具来计算瓷砖或地砖的数量。通过调整填充的比例来调整地砖的大小。　　另外：　　计算平米瓷砖的片数方法：　　1平米÷1片砖的面积＝每平米多少块数　　例如：250mm×330mm规格的瓷砖，计算方式如下：1÷（0.25×0.33）=12.12片/平米或1÷0.25÷0.33=每平米多少块数　　计算多少平米数用多少片砖方法：　　总平方米数÷1片砖面积=共用砖数量　　例如：卫生间墙面面积为28平米，用规格为250mm×330mm，用多少片砖，计算方式如下：28÷0.25÷0.33=....
赞 回复
