使用CAD看图王打印图纸操作流程?

我要回答
1个回答

当我们使用该软件进行图纸的打印工作时,可以按照以下流程进行操作,以下给出了具体详细的操作步骤和解析,希望对大家有所帮助。

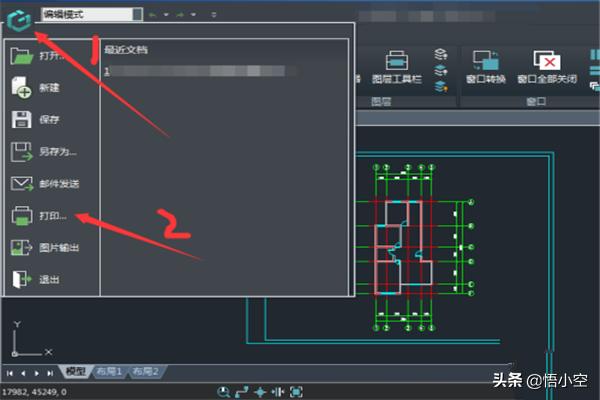

1.使用该程序打开需要打印的图纸,点击左上角按钮并点击打印。

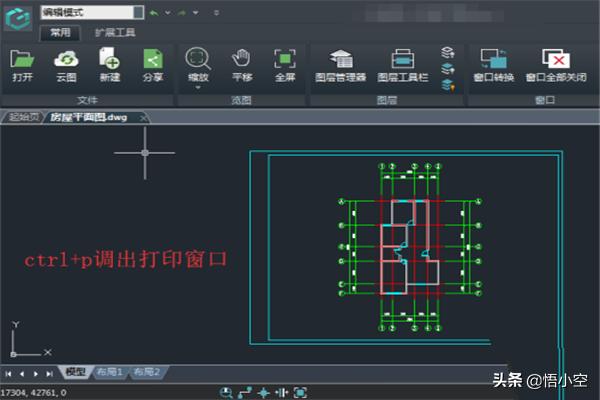

或者直接按下键盘组合键ctrl+p调出打印窗口。

使用CAD看图王打印图纸操作流程?

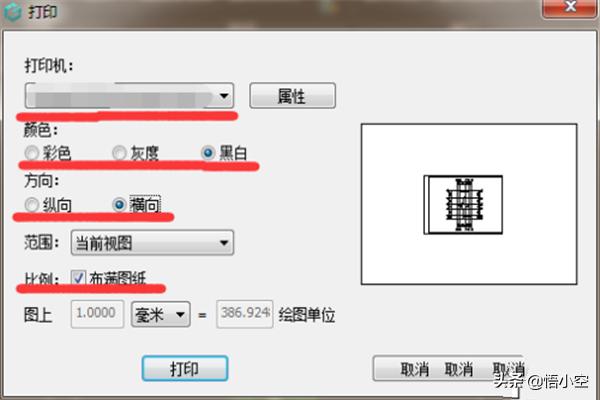

2.打印窗口内:1、选择输出的打印机驱动;2、颜色:打印机支持且需要输出彩色图纸选择彩色,如果打印机不支持彩色打印选择黑白;3、方向:一般图纸的打印均选择为横向输出,特殊情况选择纵向;4、比例:默认勾选布满图纸即可。

使用CAD看图王打印图纸操作流程?

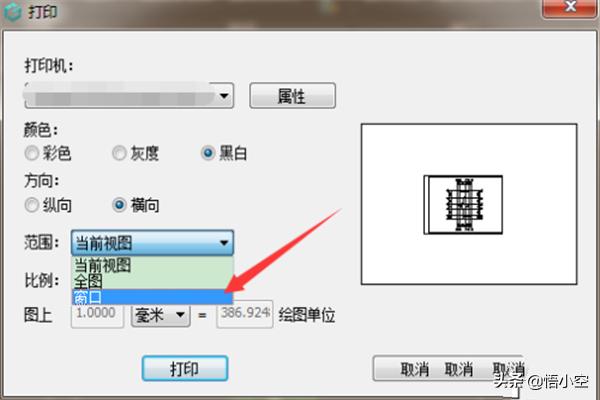

3.范围右侧点击下拉三角,其中选择窗口。

使用CAD看图王打印图纸操作流程?

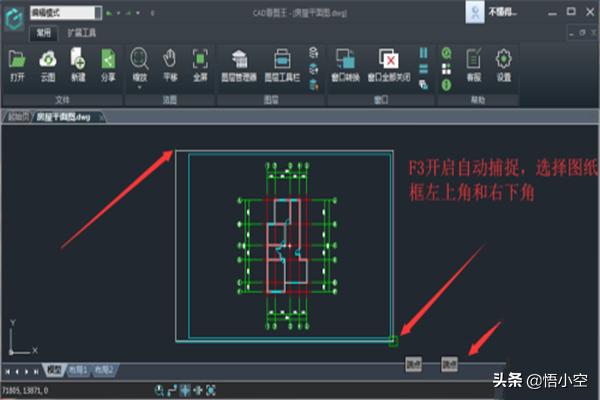

4.选择窗口后自动返回到图纸页面,F3开启自动捕捉模式,选择图纸图框的左上角和右下角即可,选择完成后自动返回到打印窗口。

使用CAD看图王打印图纸操作流程?

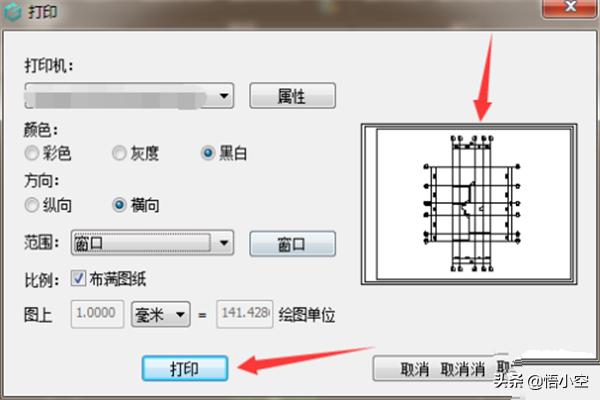

5.打印窗口中可以查看打印效果缩略图,显示没有空白为布满图纸状态即可,然后点击打.印。

使用CAD看图王打印图纸操作流程?


使用CAD看图王打印图纸操作流程?

查看全部
2022-12-15
回复 采纳
