溜溜问答 > 平面设计 > CAD问答 > AutoCAD如何倒角？
曾爱玲
曾爱玲
邀请你来回答
242人阅读 2022-12-05

AutoCAD如何倒角？

我要回答
2个回答

在电脑上使用Cad的时候，如果需要创建一个倒角，该怎么办呢？下面一起来看看操作的方法吧。

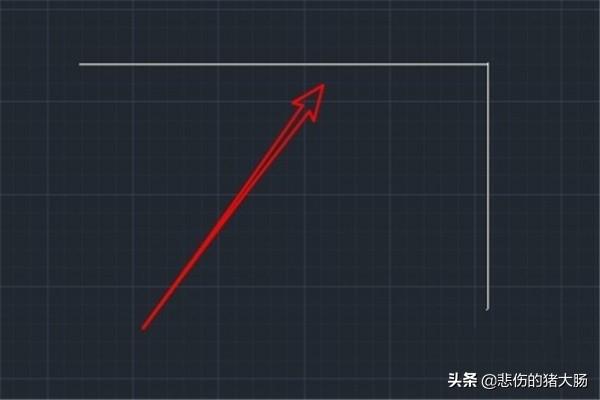

1.首先在电脑上打开Autocad2014，然后在编辑界面画出两条直线


AutoCAD如何倒角？

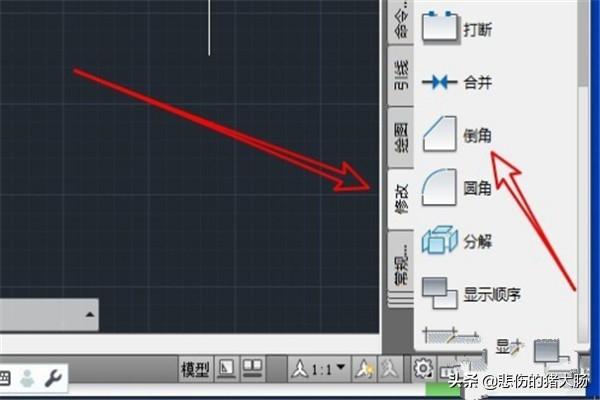

2.接着我们点击工具箱中的修改/倒角的图标。


AutoCAD如何倒角？

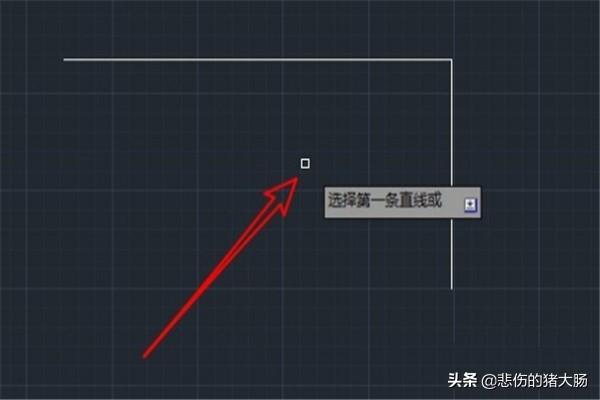

3.这时我们的鼠标变成了方框，选中第一条直线


AutoCAD如何倒角？

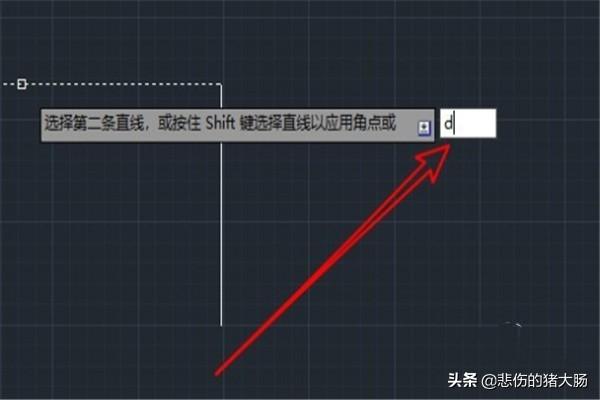

4.然后我们按下字母d后回车


AutoCAD如何倒角？

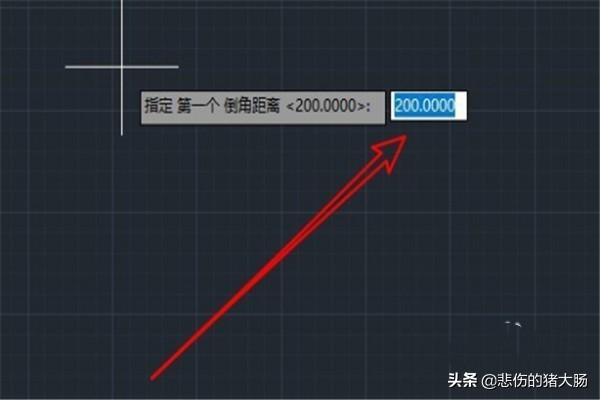

5.接下来输入倒角的距离，接着再选择第二条线后输入倒角的距离，按下回车键。


AutoCAD如何倒角？

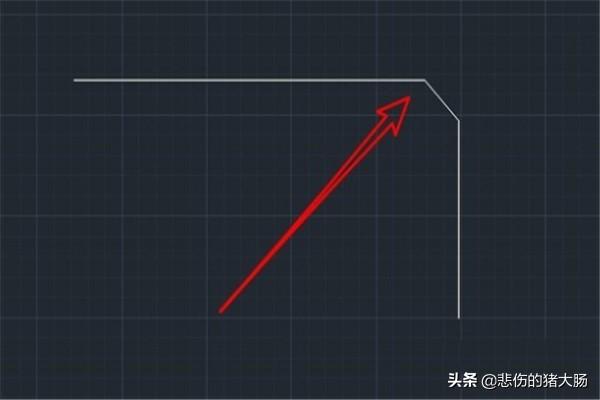

6.返回到Autocad2014的编辑区域，可以看到倒角已制作好了


AutoCAD如何倒角？

查看全部
2022-12-05
赞 回复 采纳

cad倒角可以通过打开的cad软件倒角，点击命令栏中的距离，点击后设置第一条线距离的数值，设置第二条的倒角距离，在动态输入中会提示选择第一条直线来完成，具体办法如下：

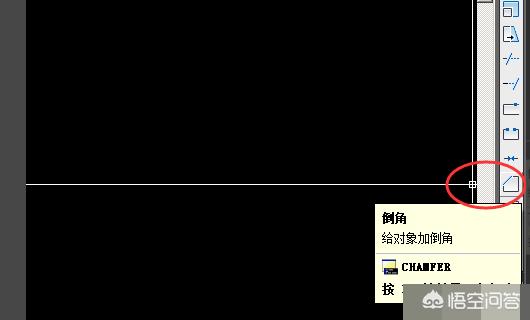

1、首先在打开的cad软件中点击修改工具倒角。

AutoCAD如何倒角？

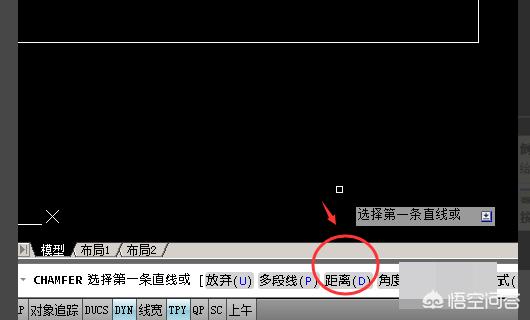

2、然后点击命令栏中的距离，或者输入快捷键D,这是设置倒角距离。

AutoCAD如何倒角？

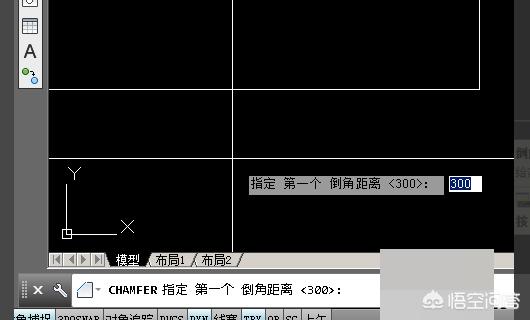

3、点击后设置第一条线距离的数值，是交点的到开始倒角的距离。可以在命令栏中输入，或者在动态输入中输入；点击回车确定。

AutoCAD如何倒角？

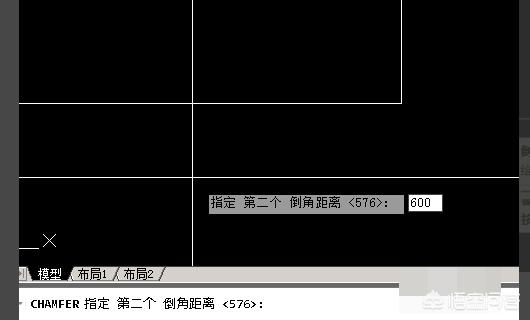

4、第一条距离设置好以后我们设置第二条的倒角距离，设置方法同第一条一样，在命令栏或者动态输入中输入数值；点击回车确定。

AutoCAD如何倒角？

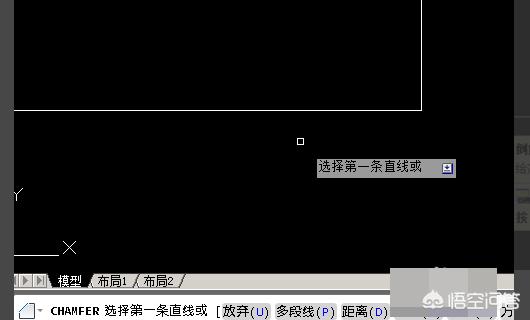

5、距离设置好以后，我们来确定第一条和第二条直线。在动态输入中会提示选择第一条直线。我们选择垂直的线当作第一条直线。直接点击确定。

AutoCAD如何倒角？

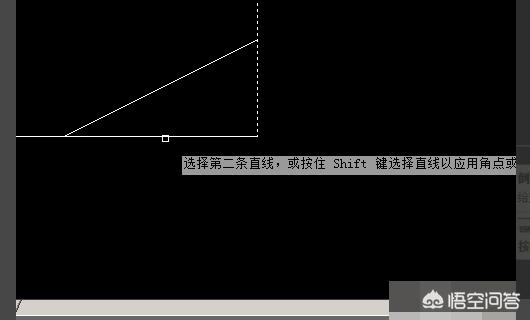

6、然后我们确定第二条直线（点击水平的直线）。

AutoCAD如何倒角？

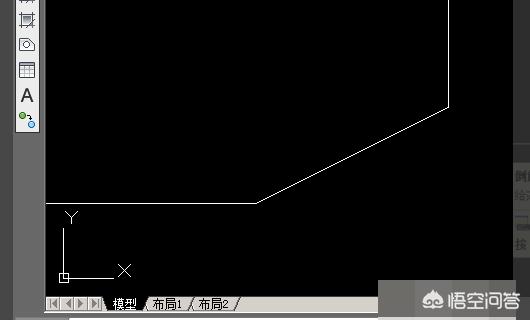

7、点击后倒角设置完成。

AutoCAD如何倒角？

查看全部
2022-12-05
赞 回复 采纳

相关问题

AUTOCAD倒角如何画？
共2条回答 >
弦外之音： 键盘输入"cha"倒角命令,或是点击修改工具栏中的"倒角"命令.这时按CAD界面下面的提示栏,进行操作.如:倒角3x45度的角.(输信倒角命令cha---空格或回车确认-----输信字母d----空格---输入第一边的长度3空格--输入第二边长度3----回车确认(这时十字光标是方框形)---用光标分别选择需要倒角的两个边,回车确认,这是等边的倒角,不等边的倒角方法同上,只是注意一下,边长输入的值改变一下,还有一点就是在选择需要倒角的边时,第一个选择的是你输入的第一个数值.另外,倒圆角的命令是f....
赞 回复
AUTOCAD倒角怎么画？
共2条回答 >
奇涛美术-绿月亮： 键盘输入"cha"倒角命令,或是点击修改工具栏中的"倒角"命令.这时按CAD界面下面的提示栏,进行操作.如:倒角3x45度的角.(输信倒角命令cha---空格或回车确认-----输信字母d----空格---输入第一边的长度3空格--输入第二边长度3----回车确认(这时十字光标是方框形)---用光标分别选择需要倒角的两个边,回车确认,这是等边的倒角,不等边的倒角方法同上,只是注意一下,边长输入的值改变一下,还有一点就是在选择需要倒角的边时,第一个选择的是你输入的第一个数值.另外,倒圆角的命令是f....
赞 回复
AutoCAD怎么倒角？
共2条回答 >
暖暖：
AutoCAD如何画倒角？
共2条回答 >
A💋.a璐： 直接使用autocad软件的倒角命令进行绘制即可轻松搞定。
赞 回复
AutoCAD2006如何倒角？
共2条回答 >
锋葬： 你要注意，有些线条相互之间是不能进行倒角的，还有，要注意你倒角时候的半径！！
赞 回复
