CAD图怎样转pcb画图?怎样操作?

我要回答
2个回答

原理图确定全部标有封装,然后转个格式就可以打开了

查看全部
2020-11-24
回复 采纳

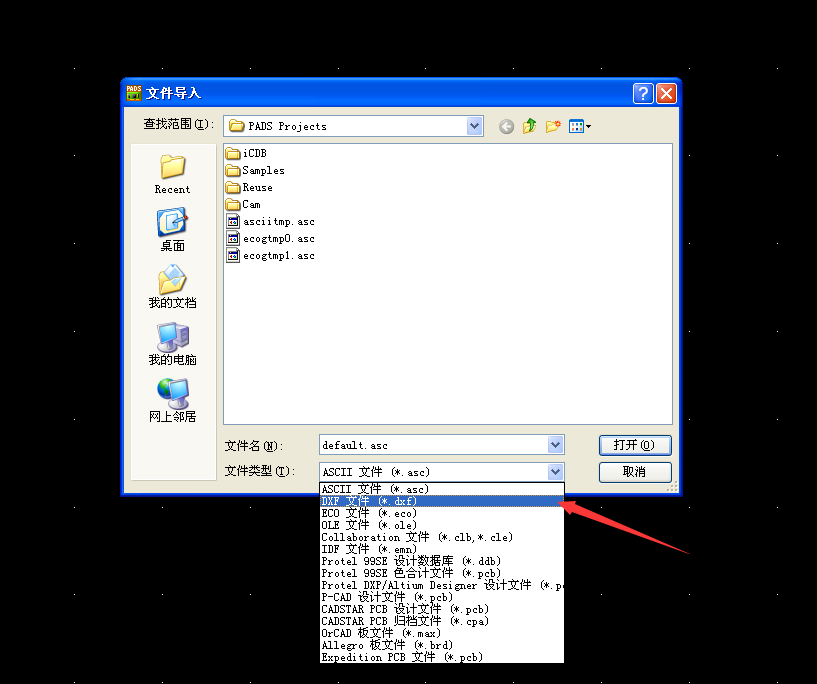

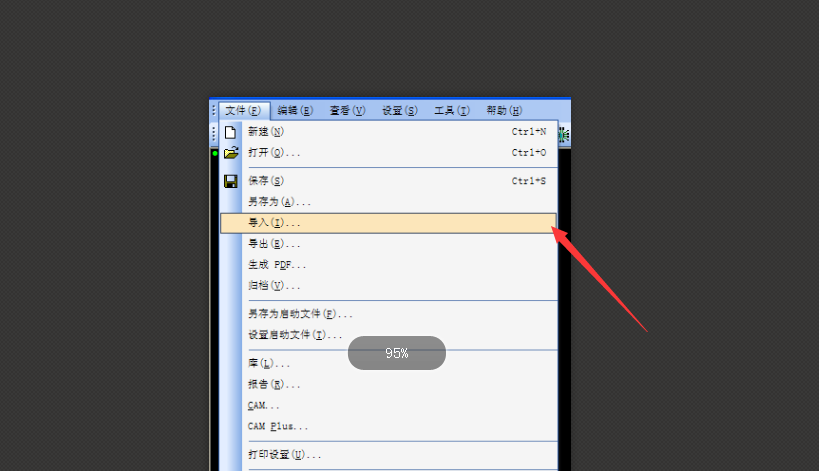

直接把CAD另存为为dxf的格式文件,然后打开pcb图后,从文件--导入,选择刚刚的dxf的文件,一定要选择dxf的文件类型,才能找到该文件导入哦。如下图

CAD图怎样转pcb画图?怎样操作?

CAD图怎样转pcb画图?怎样操作?

查看全部
2020-11-24
回复 采纳
