基坑开挖平面图怎么画呀？

基坑开挖平面图画法：
（1)首先要测量施工开挖区的现场原始地面标高，根据地质勘中的图，首先要测量施工开挖区的现场原始地面标高，根据地质勘探报告资料中的地下水位、土质情况和设计开挖深度来确定放坡系数。
(2)是根据施工组织设计和地下结构的施工要求确定预留施工操作面宽度。
（3）是根据基础结构平面图中结构与轴线的位置关系，计算结构的最外边尺寸再加上垫层和（砖胎模）的施工平面尺寸，以垫层外尺寸加上工作面宽度作为基础基坑底开挖宽度，以基坑底宽度加上边坡放坡宽度为基坑开挖的上口宽度。
（5）根据已计算的开挖预留尺寸和基础平面的位置关系，运用CAD制图就可以画出开挖平面示意图了。
开挖示意图除标注边坡与外墙轴线的相应关系外，还应将开挖的方向和土方运输车辆的行驶路线在开挖平面图中画出，同时应将开挖线周边的临时或永久道路、建筑、地下管线位置进行标注，基坑内集水明沟和集水井位置、基坑上拦水明沟和排水井位置画出来，对于边坡的剖面图，是按照放坡系数和预留工作面与外墙轴线的关系进行绘制的，应标注坑底坡脚与轴线的关系、集水明沟位置、拦水明沟位置以及与临时道路或建筑物的相对位置关系。

1、首先在广联达软件中新建一个工程。

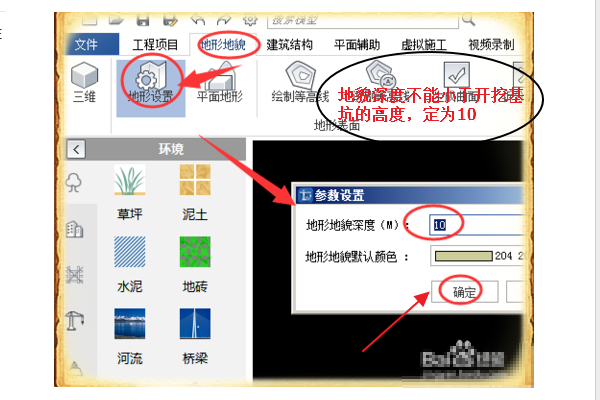

2、点击地形地貌，选择地形设置，在设置中设置地形地貌的高度。该高度不能小于开挖基坑的高度。

3、设置好以后我们点击确定。

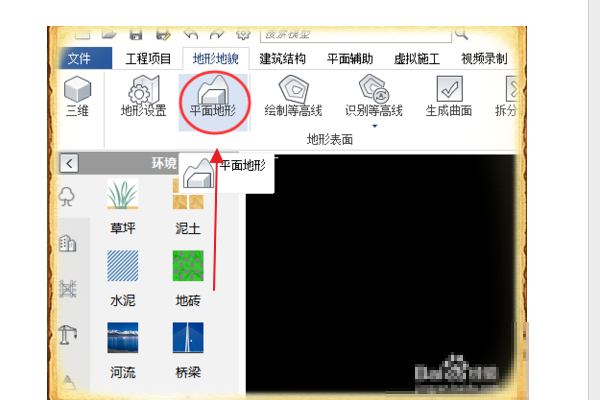

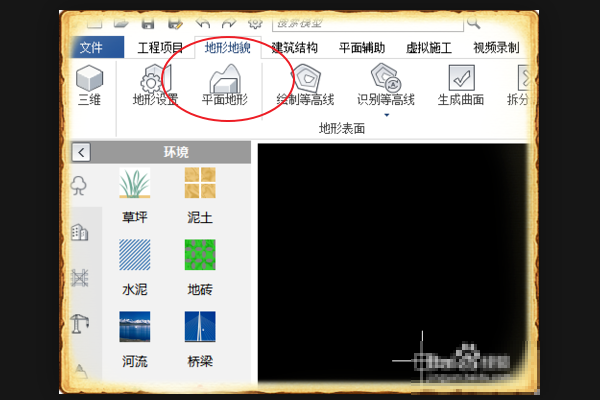

4、先绘制平面地形，平面地形就是一块板子的样子，通常情况下场地平整后的地形我们可以用平面地形来绘制，选择平面地形。

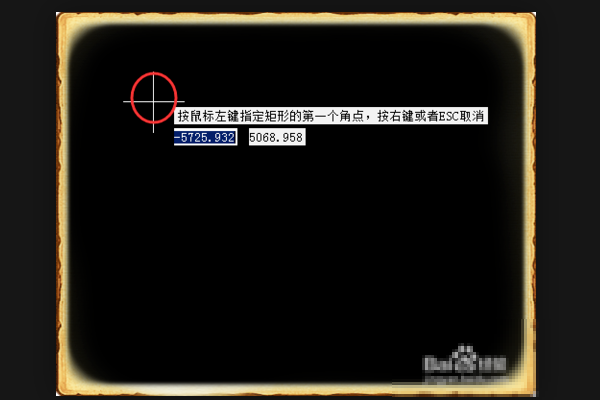

5、选择平面地形后我们在绘图区域点击确定平面地形的第一个点。

6、然后拉框选择平面地下的第二个点。

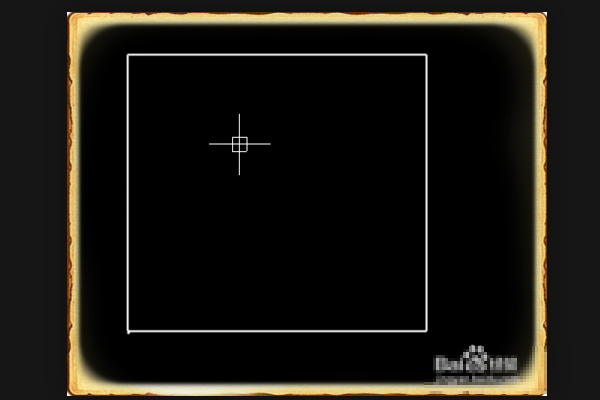

7、第二个点击确定后平面地形绘制完成。

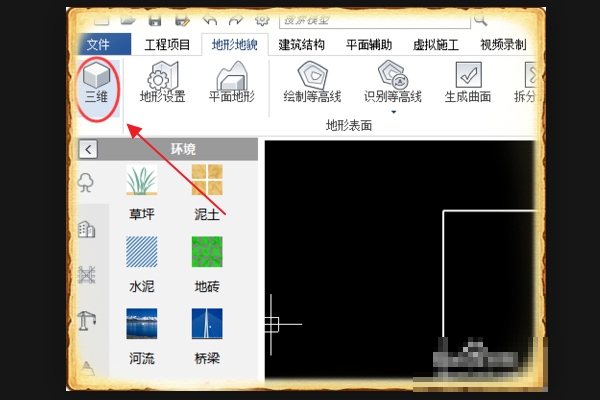

8、点击地形地貌中的三维模式。

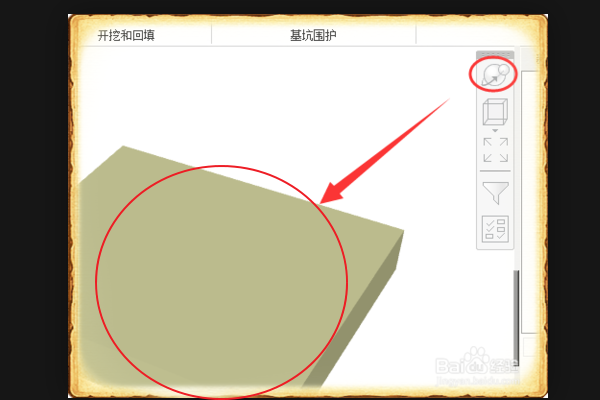

9、然后在绘图空间中庸动态观察即可看到绘制的地形。
