CAD中阀门怎么画?

CAD中阀门怎么画
我要回答
2个回答

CAD是阀门制图最常用的工具,CAD中阀门怎么画也是不少人关注的问题。不同种类的阀门在CAD中CAD中画法也不同,为帮助大家解决CAD中阀门怎么画的问题,世界工厂泵阀网来为大家详细介绍CAD中阀门画法步骤。

  CAD中阀门怎么画?CAD中阀门画法步骤详解如下:

  进入caxa电子图板,如图所示

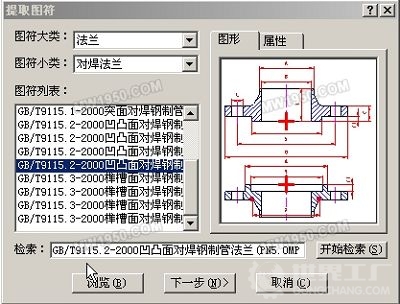

  由下拉菜单”绘图“中点击”库操作“至”提取图符“,弹出”提取图符“对话框,如图1所示

CAD中阀门怎么画?

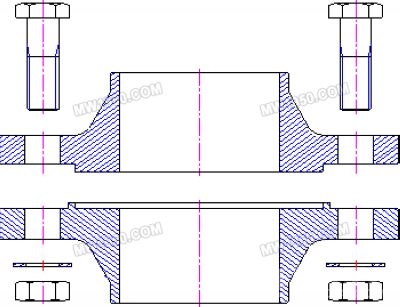

在图符大类中选择法兰,在图符小类中选择整体法兰,在图符列表中选择gb/t9115.2-2000凹凸面对焊钢制管法兰(pn5.0mpa),右图所示为法兰图形显示。进入”下一步“在图符预处理中选取公称通径dn为100mm,按”确定“即可。并用同样方法选取相应尺寸规格的螺栓、螺母和垫圈等,如图2所示。

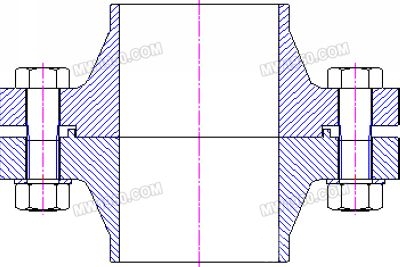

  把螺栓、螺母和垫圈移动到法兰上相应的位置,完成图纸装配见图3。

CAD中阀门怎么画?

CAD中阀门怎么画?

查看全部
2020-11-24
回复 采纳

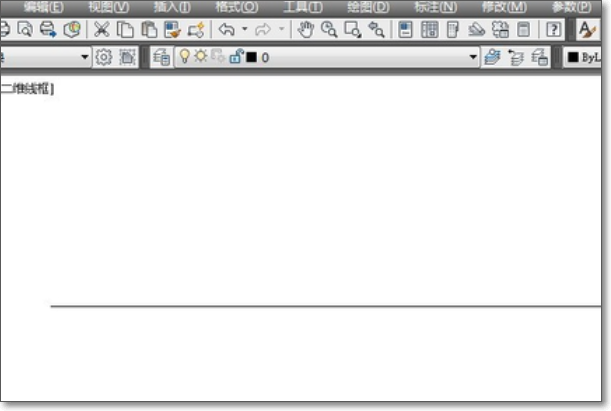

1、首先,输入快捷键l直线命令,然后绘制一条长50的直线,如图所示。

CAD中阀门怎么画?

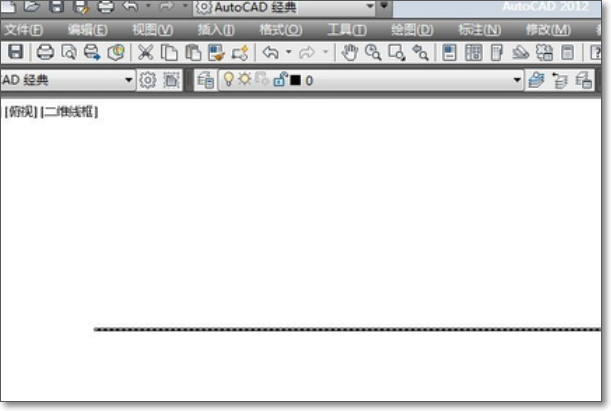

2、然后输入co快捷键或者选择菜单栏中的“修改”→“复制”,选中刚才所画的这条直线原地复制一条,如图所示

CAD中阀门怎么画?

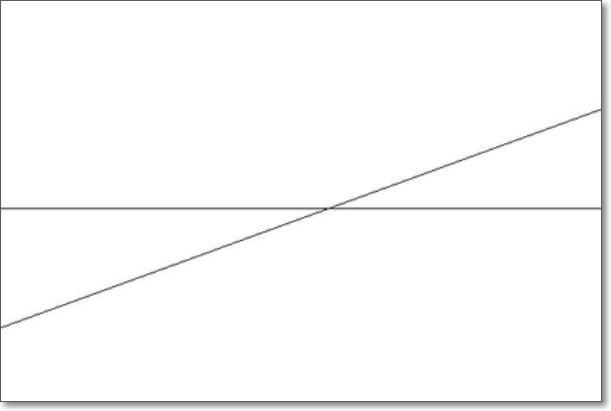

3、输入快捷键ro或者选择菜单栏中的“修改”→“旋转”,选中其中一条直线,以中点为基点,然后逆时针旋转20个角度,最后结果如图所示。

CAD中阀门怎么画?

4、再次输入快捷键ro或者选择菜单栏中的“修改”→“旋转”,选中剩下的一条直线,以中点为基点,然后旋转-20个角度,最后结果如图所示。

CAD中阀门怎么画?

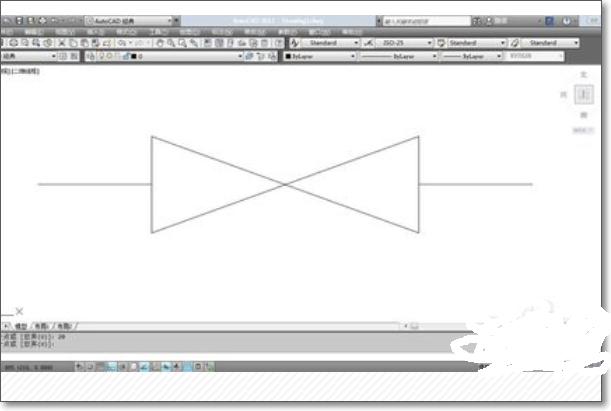

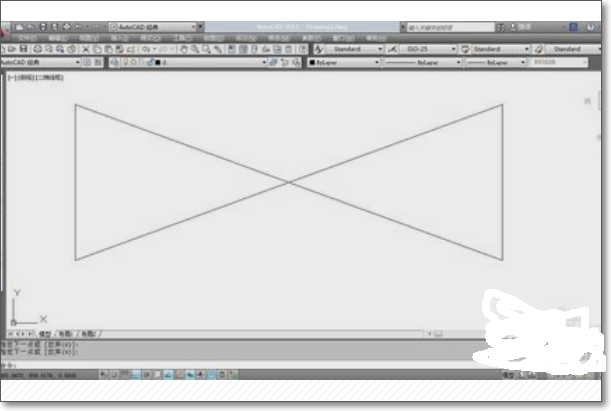

5、输入快捷键l直线命令,将刚才的两条直线的左右两个端点链接起来,也就是画两条垂直的直线,最后结果如图所示。

CAD中阀门怎么画?

6、输入快捷键l直线命令,在刚才画的两条垂直线的中点上画两条水平直线,长度为20,最后结果如图所示。

CAD中阀门怎么画?

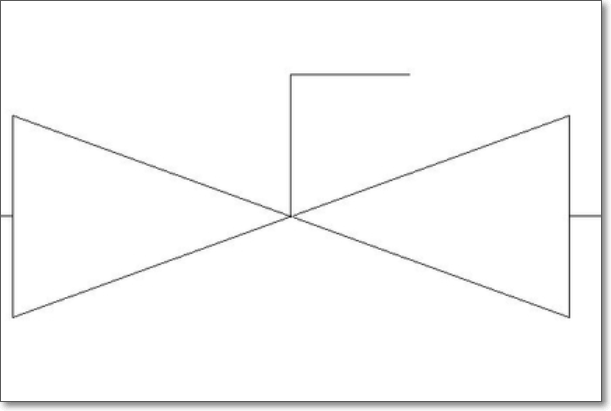

7、输入快捷键l直线命令,以刚开始画的两条斜线的交点为基点垂直向上画一条长度为12的直线,然后在水平向右画一条10的直线,最后结果如图所示。

CAD中阀门怎么画?

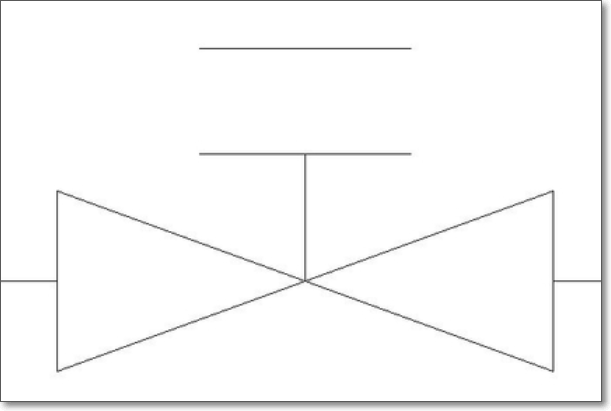

8、选中刚才画的水平向右的10个单位的直线,然后以左端点向右拉伸,此时输入10,也就是说向左拉伸10个单位让整条直线变成20个单位,然后选中刚才拉伸好的直线,输入快捷键o进行向上偏移,偏移的距离是10这样就完成了安全阀的绘制,最后结果如图所示。

CAD中阀门怎么画?

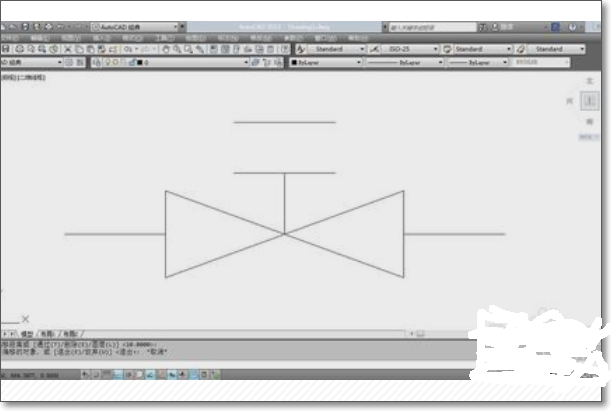

9、完成效果图。

CAD中阀门怎么画?

查看全部
2020-11-24
回复 采纳
