CAD绘图使用技巧

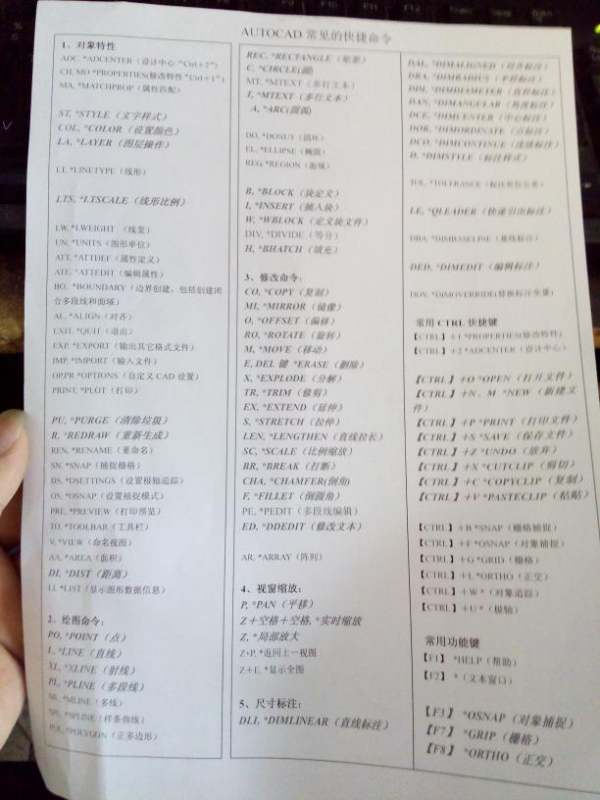

在使用CAD软件绘图的过程中，很多设计师总结了一些小技巧，合理利用这些小技巧可以使我们的绘制变得更简单。在今天的CAD教程中，笔者就和大家分享一下自己在使用CAD的过程中总结的一些小技巧，希望对大家有所帮助。　　1、选择　　在选择编辑时，有时不小心多选了某些图元，此时并不需要取消命令重新选择，只须在软件出现“选择目标”的提示后输入【remove】并回车，再选择那些多选的图元就可以将其从当前选择集中排除。　　当命令执行过程中需要选择时，直接按下空格键，系统会自动给出各种选择方式的提示，我们输入相应的选项，就可以选用不同的选择方式完成选择（如图1）。图1　　2、电子传递　　图纸在传递的过程中会存在不少问题，例如双方使用的字体文件不同，导致文字无法正常显示；传递图纸时忘记附上图中插入的图像或外部参照文件，导致对方打开图面内容缺失等。而CAD的电子传递功能可以很好解决这个问题。　　以CAD为例，我们单击左上角图标，在下拉菜单中单击【电子传递】功能选项，软件会弹出对话框　　可以看到，电子传递功能默认内容不仅包含图纸文件，还包括字体映像文件、图纸中插入的光栅图像、外部参照图纸。右侧下拉框中的【STANDARD】是电子传递的设置，我们可以修改这个设置或添加新的设置。　　用电子传递不仅可以保证与当前图纸相关的文件都可以进行打包，而且我们不必再专门对每个文件书写说明，避免了找不到字体文件、参照文件等各种文件缺失的麻烦。　　3、CAD表格转换EXCEL　　单击CAD扩展工具菜单栏中的【CAD表格转换EXCEL命令】，软件会弹出一个转换尺寸比例对话框，我们可以在对话框中选择转换表格之间的尺寸比例。　　接着，框选CAD中的【建筑明面积细表】并确定，系统会自动起动EXCEL，并在EXCEL中将转换好的表格打开　　4、【↑】、【↓】键的使用 　　在CAD中，用上、下箭头键可以选择以前键入的命令。这在输入文本时最实用，因为无论是TEXT或DTEXT命令，均可在输入文字时使用上、下箭头键来减少命令的输入量。　　在使用CAD时，应尽量减少从键盘输入重复命令，比如层对话框的调入和Undo命令，以减少无用功，提高作图效率。　　5、减小文件体积　　当复制其它图块，或来回插入、删除块时，文件中会包含大量无用信息，这些信息使得文件的体积异常臃肿。这时，可以输入【PURGE】命令对文件进行清理。当然，也可以选择菜单中的【清理】命令完成清理工作。　　启动命令后，软件会弹出对话框，我们单击【全部清理】，就可以有效减小文件的体积，同时也可以避免一些容易忽略的错误
