溜溜问答 > 平面设计 > CAD问答 > CAD坐标系原点设置为绝对原点
shn.
shn.
邀请你来回答
735人阅读 2020-11-24

CAD坐标系原点设置为绝对原点

就是我把鼠标放在x y轴的焦点上时 坐标显示为 344,344 总之不是零 怎么弄成零啊
我要回答
2个回答

楼主是为了看图和打印方便想建立一个平行于轴线的新坐标系吧

查看全部
2020-11-24
赞 回复 采纳

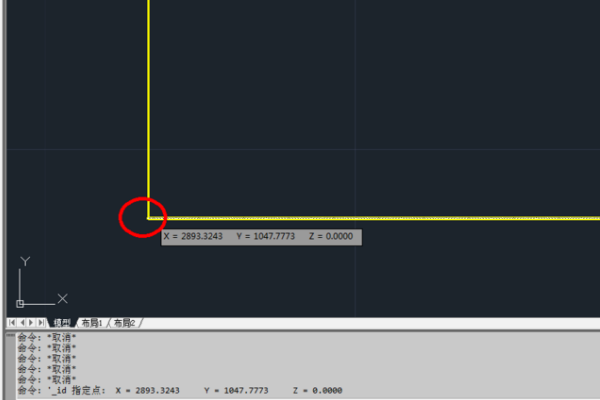

1、首先用CAD软件打开目标图形，演示步骤是需要将图中的点设为原点。

CAD坐标系原点设置为绝对原点

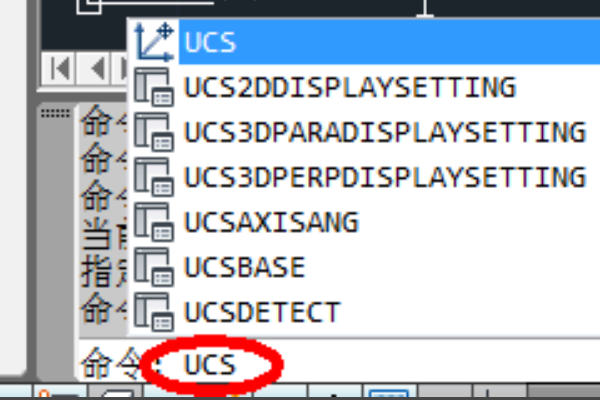

2、然后在软件下面的命令栏中输入“UGs”，回车。

CAD坐标系原点设置为绝对原点

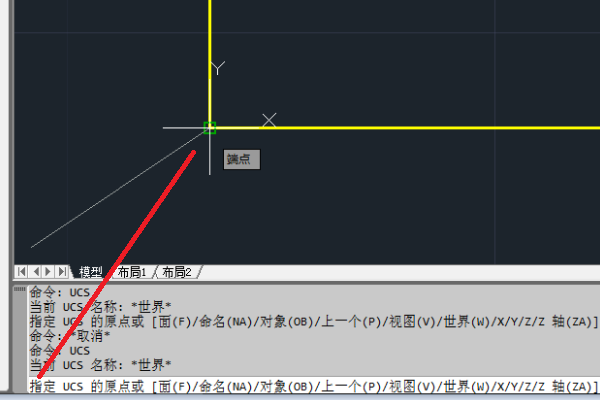

3、然后会出现一个光标，点击目标点。比如说坐标为（344,344）的点。

CAD坐标系原点设置为绝对原点

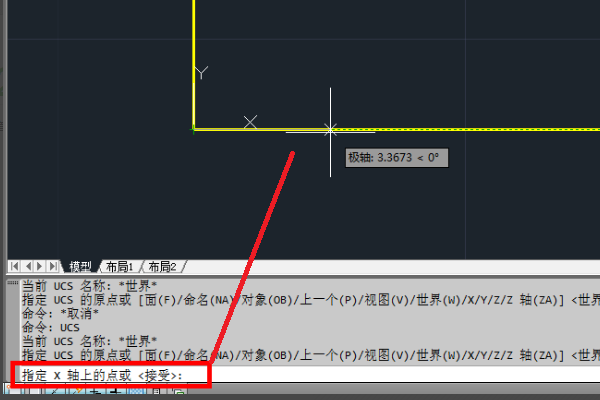

4、然后按照下方命令栏的提示，在x轴线上选择一个点。

CAD坐标系原点设置为绝对原点

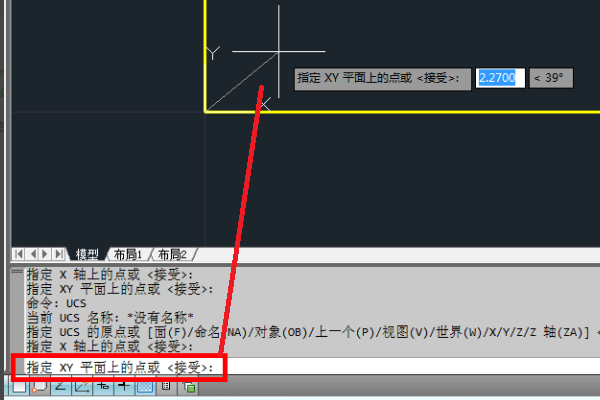

5、最后在xy平面上选择一个点即可，这样就能在CAD中将目标点设置为绝对原点。

CAD坐标系原点设置为绝对原点

查看全部
2020-11-24
赞 回复 采纳

相关问题

如何设置CAD2013中的坐标系原点？
共3条回答 >
東栋洞咚洞： 在命令行输入“UCS”并按Enter键。选择“原点”选项。输入“0,0”作为新原点的坐标。按Enter键确认，现在你的坐标系原点已经设置为(0,0)。
赞 回复
UG怎么设置当前点为坐标原点？
共2条回答 >
滨欧巴🏸： 可以捕捉到的，可能是显示方式不太一样吧，你把鼠标光标放到座标原点附近，看上面的提示条会有提示——现有点（属于坐标系）；
赞 回复
CAD坐标怎么设置为绝对原点？
共1条回答 >
于跃： 1、首先用CAD软件打开目标图形，演示步骤是需要将图中的点设为原点。2、然后在软件下面的命令栏中输入“UGS”，回车。3、然后会出现一个光标，点击目标点。比如说坐标为（344,344）的点。4、然后按照下方命令栏的提示，在X轴线上选择一个点。5、最后在XY平面上选择一个点即可，这样就能在CAD中将目标点设置为绝对原点。
赞 回复
UG怎么移动坐标系原点？
共1条回答 >
一品设计，唯美空间！： 步骤/方式1点击打开UG8.0软件。点击新建步骤/方式2点击选择“坐标系”选项，部件导航器下拉点击“基准坐标系”，右侧点击“显示”步骤/方式3点击新建“模型”移动坐标系即可。
赞 回复
UG绘图怎么准确抓取到坐标系的原点为圆心？
共0条回答 >
