CAD测量图形面积

我要回答
1个回答

方法如下:

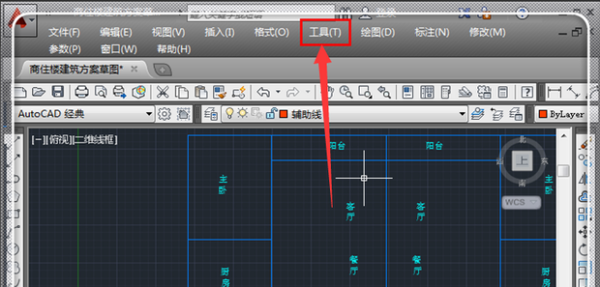

1、打开cad图形,在菜单栏,点击“工具”。

CAD测量图形面积

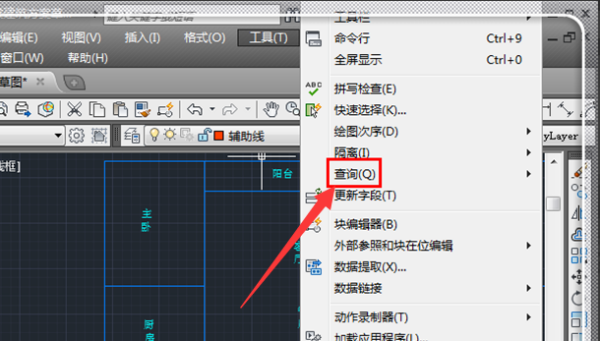

2、调用工具选项,用鼠标指向“查询Q”以激活内容查询命令。

CAD测量图形面积

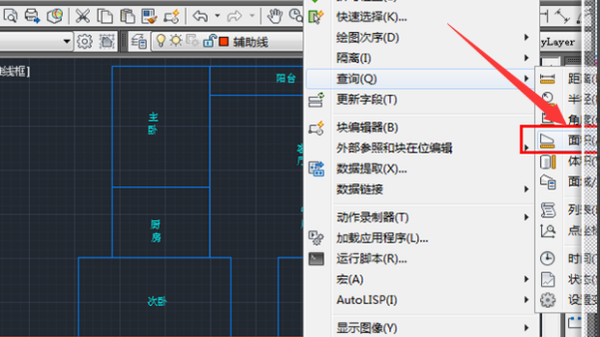

3、弹出查询的更多功能选项,点击“面积”。

CAD测量图形面积

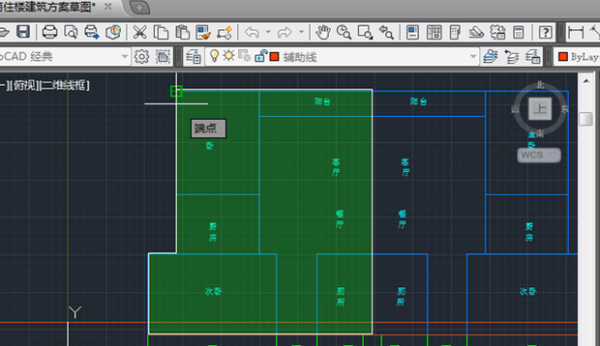

4、这时,使用鼠标拾取要查询的封闭区域的关键点。

CAD测量图形面积

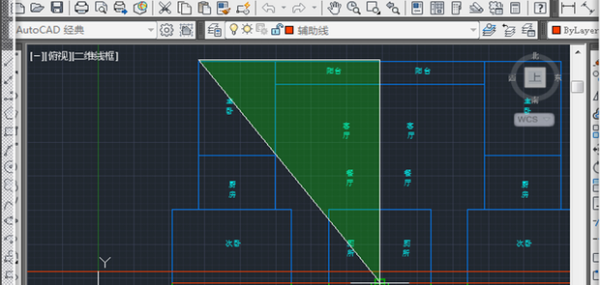

5、拾取各个点,围成一个 封闭图形。

CAD测量图形面积

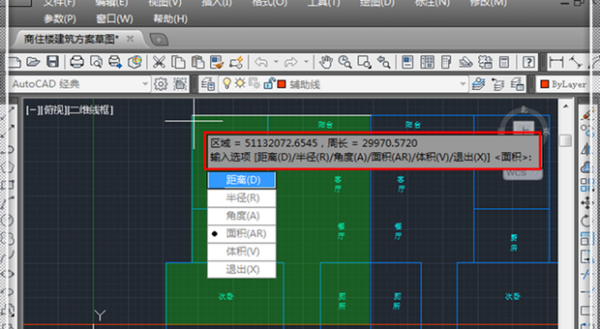

6、按Enter键,此时将直接弹出区域信息。 这里的面积通常以毫米(mm)为单位,小数点向左移动6位数字为平方米。

CAD测量图形面积

查看全部
2022-10-21
回复 采纳

相关问题

CAD测量不规则图形面积?
共2条回答 >
走嘴。: 前提是改不改变现有图形?一定图形面积是一定的啊?可以修改图形面积的属性啊,没改过,但是感觉这个属性属于不可修改的改下图形再在属性栏里查面积知道合适位置,笨办法也可以编程,不规则图形的成形规律再设置面积属性,你问题不明,所以只能说到这些~~希望帮到你~
回复
怎么快速的测量CAD的图形面积?
共2条回答 >
蝈蝈🌺: 查看图片
(1) 回复
CAD怎么测量图形面积命令?
共1条回答 >
摆渡人: CAD怎么测量图形面积命令CAD图纸有很多都是带尺寸的,比如说面积之类的,测量的话就要用到CAD命令了。测量图形面积命令步骤如下:1.点击菜单栏上的【工具】选项,用鼠标指着“查询q”,激活查询命令。点击“面积”。2.使用鼠标拾取需要查询的围成面积的各个关键点。3.拾取各个点,围成一个封闭图形4.点击“回车键”,这时候就直接弹出面积信息,这里的面积一般是以mm为单位的,所以要转化成自己习惯的平方米,小数点向左移动6位即可看出面积。
回复
CAD图形面积要如何测量?
共1条回答 >
成都琢新设计,文: "如果你是用迅捷CAD编辑器可以参考以下方法:1、在页面下方的命令行中,输入面积测量快捷键命令字符:area或aa,输入后点击键盘空格键。根据命令行提示,“实体(e)/添加(a)/减去(s)/:”,输入字母“e”,输入后点击键盘空格键;2、根据命令行提示,“选取对象进行面积计算:”,选中需要测量面积的闭合图形。这时候,命令行就会显示图示的面积周了。我之前试过几个软件,最后还是觉得这个的实际操作比较简单,没有那么复杂,希望能帮到你吧。"
回复
CAD图形面积怎么测量?
共0条回答 >
