CAD中怎么可以把图形的高只缩短而长度不变?

我要回答
2个回答

使用命令:stretch

查看全部
2020-11-24
回复 采纳

把图形先制作成块,最简单的方法,把图形选中,按ctrl+shift+c复制,再按ctrl+shift+v粘贴,这样图形就变成了块。

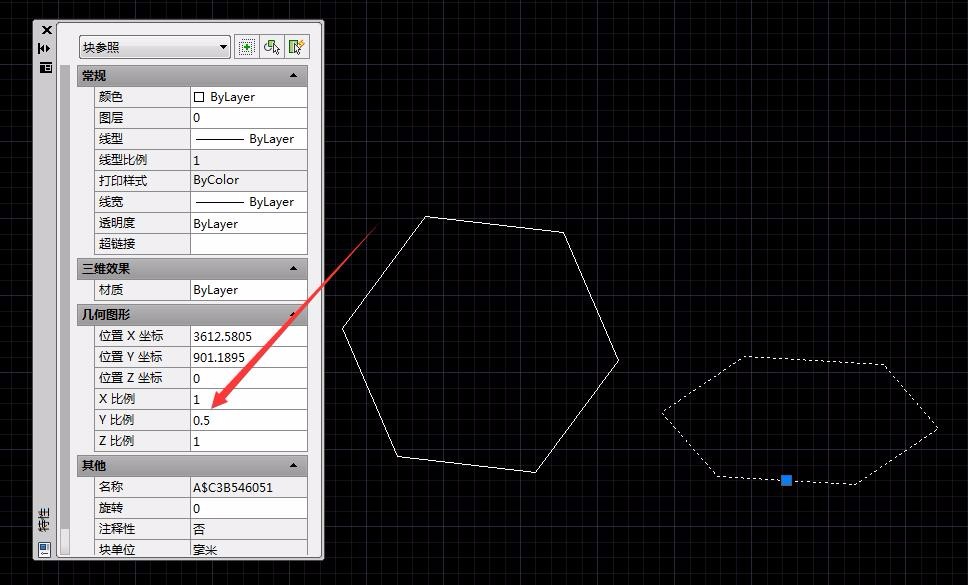

然后选中块,点开特性,在几何图形那里把y比例减小,如下图示例

CAD中怎么可以把图形的高只缩短而长度不变?

查看全部
2020-11-24
回复 采纳

相关问题

CAD怎么只把高度拉高而长度不变?
共3条回答 >
小米粥: 新建块,快捷键w,然后存一下插入块命令快捷键i然后可以选择x、y方向不同比例
(2) 回复
CAD怎么把图形长度拉长而宽度不变?
共1条回答 >
千层饼: s拉伸拉伸有一点比较难操作,就是选择问题所拉的地方就是框选中的地方最好用从右向左的框选
回复
CAD中怎么可以把画好的图的高变短而长度不变?
共1条回答 >
美邻装饰、小马: 把图形先制作成块,最简单的方法,把图形选中,按ctrl+shift+c复制,再按ctrl+shift+v粘贴,这样图形就变成了块。然后选中块,点开特性,在几何图形那里把y比例减小,
(1) 回复
CAD怎么把图形扩大而原图不变?
共1条回答 >
邓: 若仅仅是要求显示变大(绘图尺寸不变),用中键,向上滚动。或者命令行输入zoom,回车,再次回车,按鼠标左键向上推(实时缩放)。  若是要求图形整体改变成大尺寸,用缩放命令scale,选要放大的图元,按照下面命令提示操作。
(5) 回复
CAD怎么把图形的长度缩短宽度不变?
共1条回答 >
臧坤: 使用CAD中的缩放命令可以实现这个功能。因为缩放命令可以按指定比例对选择的对象进行缩放操作,比例设置为水平方向和垂直方向相同的值即可实现长度缩短宽度不变的效果。除此之外,还可以使用拉伸命令对图形进行调整,或者通过修改线段、圆弧等对象的端点位置来改变图形的长度。
(4) 回复
