　　CAD建筑平面图绘图步骤：
　　一、设置绘图单位
　　选择[格式]——[单位] ：精度由0.000改为0；单位：毫米。
　　二、设置绘图界限（既选择打印纸大小）
　　选择[格式]——[绘图界限] ：
　　如 设a3：左下角为：0，0 右上角为：420，297。（横向，纵向为：297，420）
　　设a4：左下角为：0，0 右上角为：297，210。（横向，纵向为：210，297）
　　三、设置绘图参数
　　设置：对象捕捉、对象追踪、正交等开关。此步骤灵活运用。
　　四、设置图层
　　选择[格式]——[图层] ：
　　五、绘制图框标题栏
　　在图框标题栏图层1：1绘制图框标题栏。
　　六、确定图框标题栏放大的倍数
　　为满足1：1绘图，应根据合理布图确定图纸放大的倍数。此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。

　　七、绘图
　　（1）、选择轴线层-------绘制轴线。
　　（2）、定义多线样式。
　　（3）、分别选择墙线层和门窗层---------绘制墙线和窗线。
　　（4）、选择家具层（图块层）--------用插入块方式布置家具。
　　八、文字注释
　　工程图一般可用两种字体：长仿宋或工程字
　　选择[格式]——[文字样式]点击“新建”
　　长仿宋：
　　样式名：“长仿宋”，设置字体名称为；t仿宋gb-2312，文字高度为 图框标题栏中最近两条线距离的2/3取整数，注意图框标题栏已经放大。宽度比例为0.7。
　　工程字：
　　样式名：工程字；字体：gbenor.shx & gbcbig.shx；勾选使用大字体，其他默认；
　　注意：单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。
　　九、尺寸标注
　　1、设置标注样式
　　1）长度标注：选择[格式]——[标注样式]点击“新建”名称为：长度标注。
　　主要修改：箭头选项选建筑标记，文字选项选iso标准，调整选项全局比例为图框标题栏放大的倍数，主单位选项精度为0，测量单位比例只有在一张图纸上画不同比例的图时分别设定。
　　2）角度标注
　　选择[格式]——[标注样式]点击“新建”名称为：角度标注
　　主要修改：箭头选项选实心闭合，文字选项选iso标准，调整选项全局比例为图框标题栏放大的倍数，
　　2、标注数字
　　3、标注编辑：点击编辑标注选择新建n可修改数字，第二种方法分解标注选中数字右击可修改数字。
　　4、标注轴线号。
　　5、检查后分解标注然后修剪保证图样美观便于示图。
　　十、标注文字：如图名、技术要求，填写标题栏
　　Word文字可复制粘贴到CAD中。
　　十一、保存、图片输出或打印
　　1、新版本如AutoCAD2010绘制图存盘时应用“另存为”存成低版本如文件类型为AutoCAD2008，这样便于打开。
　　3、图片输出：“文件”菜单----输出-----文件名和文件类型等。
　　2、打印：
　　选择[文件]——[打印]在“打印设备”选项卡选择打印机，在“打印设置” 选项卡选择打印纸的大小，打印比例为图框标题栏放大的倍数的倒数，选择“居中打印”点选“窗口”在图中选择图框标题栏的两对角。完全预览后无误方可打印。

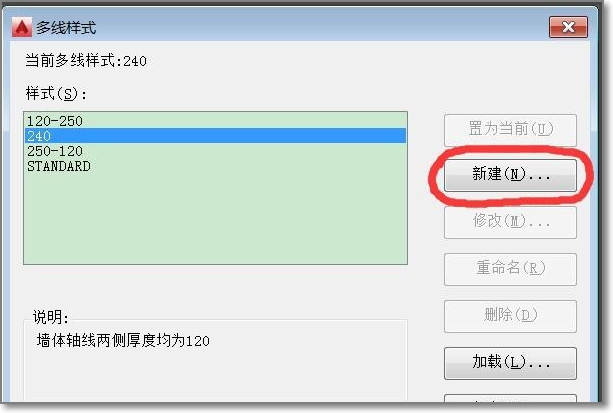

1、命令行输入 mlstyle ，弹出多线样式对话框，如图，点击新建按钮，弹出“创 见新的多线样式”对话框。新的样式名输入 240 （此处以二四墙为例）。

2、在弹出的样式窗口中 输入如下图所示内容，修改图元区域数字时，修改哪一条就点击哪一行，在偏移处修改数字为120 以及-120 。颜色自定。

3、相同方法设置三七墙，分别设置名为“250-120”和“120-250”的样式，参数设置如下图。

4、建立样式完毕后，回到多线样式窗口，将240样式置为当前。这里我随便画一条轴线，在此基础之上画24墙。

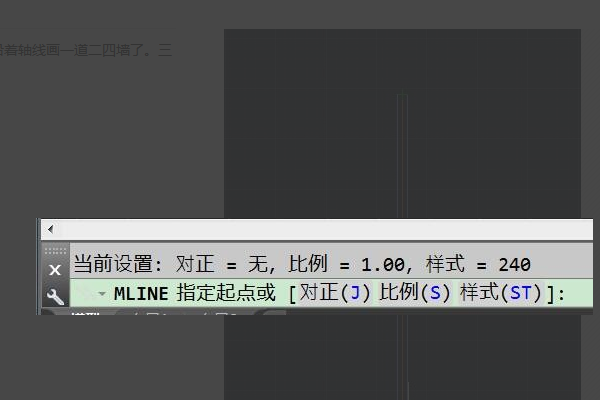

5、输入 ml 回车 （ml为双线命令）这时观察到命令提示行显示对正、比例、样式三项输入 j 回车，再输入 z 回车，接着设置比例，输入 s 回车，输入1回车（比例设置为1）设置完毕后，看一下样式处是否显示为240，不是的话继续输入st回车，输入240。

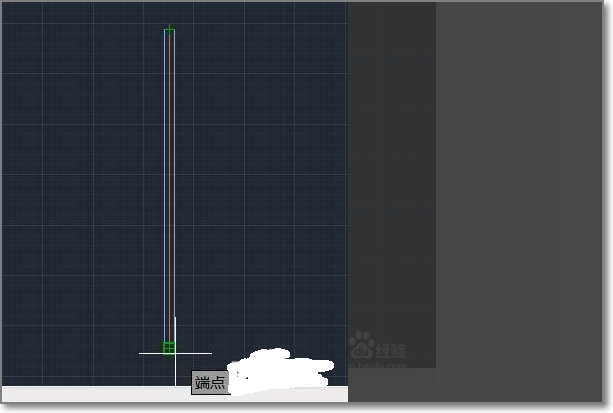

6、由此我们便能沿着轴线画一道二四墙了。三七墙同理。
