溜溜问答 > 平面设计 > CAD问答 > CAD中线性标注精度设置为0.00，可标注时显示不出小数点后
下一秒
下一秒
邀请你来回答
993人阅读 2020-11-24

CAD中线性标注精度设置为0.00，可标注时显示不出小数点后

我要回答
2个回答

CAD中线性标注精度设置为0.00，可标注时显示不出小数点后

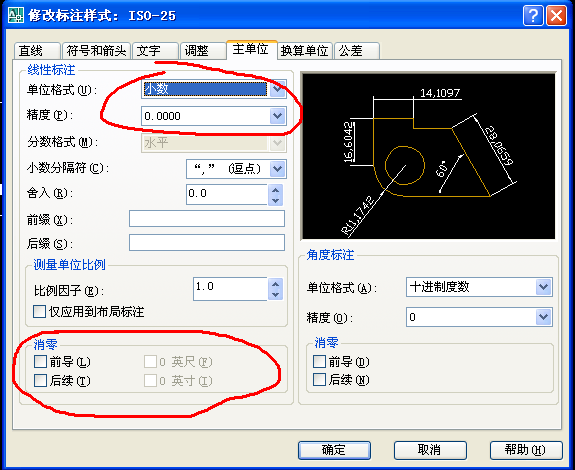

你的意思是取精度为0.00，但是比方你画一根10mm的线，标注后显示还是10而不是10.00是吧。第一，你要保证在标注样式修改界面的精度是0.00，第二要保证消零没有被勾上。在你填0.00的那个对话框里，左下那里。。

没找到的话百度hi我。。

查看全部
2020-11-24
赞 回复 采纳

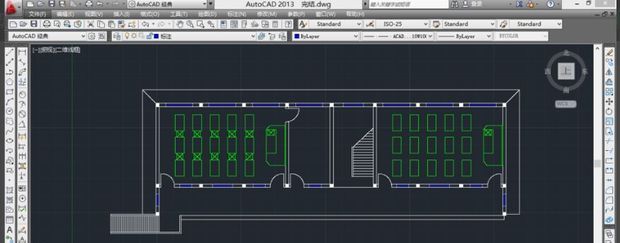

1、打开CAD ，是未标注尺寸的半成品。

CAD中线性标注精度设置为0.00，可标注时显示不出小数点后

2、然后找到格式——标注样式

CAD中线性标注精度设置为0.00，可标注时显示不出小数点后

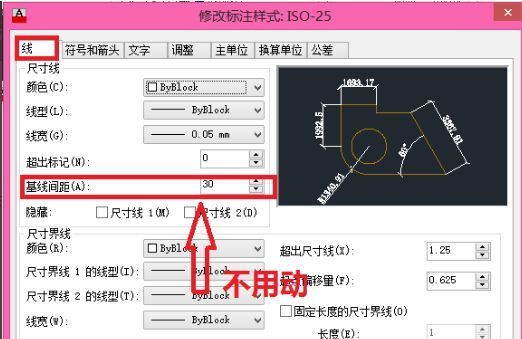

3、点击图上的修改，注意基线间距不用改。

CAD中线性标注精度设置为0.00，可标注时显示不出小数点后

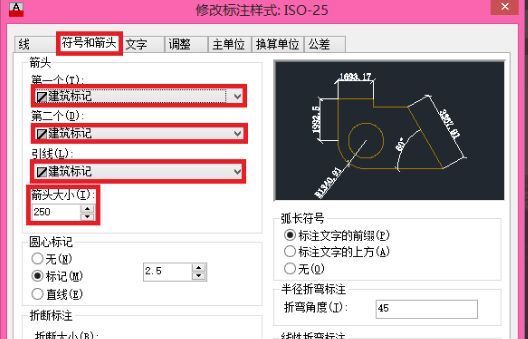

4、在符号和箭头一栏，第一个，第二个，引线，全部改成建筑标记。箭头大小默认是1，改到适合自己的图为止。

CAD中线性标注精度设置为0.00，可标注时显示不出小数点后

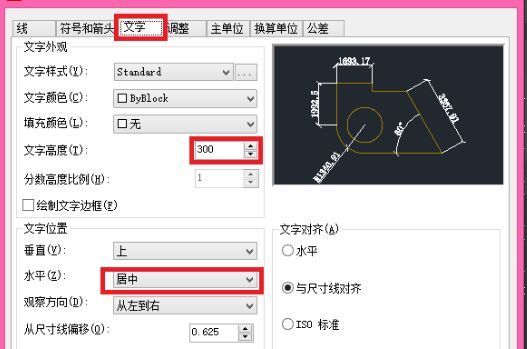

5、在文字一栏是调节标注上数字大小的，文字高度也是成百的改大，默认的还是1，改到适合自己的图为止。

CAD中线性标注精度设置为0.00，可标注时显示不出小数点后

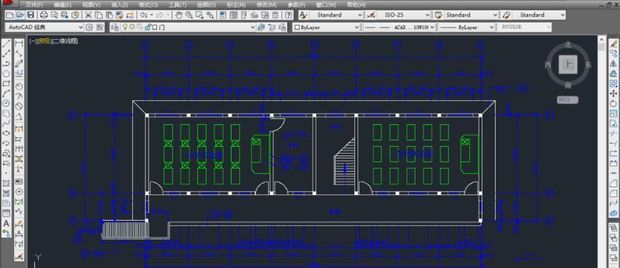

6、确定就ok了

CAD中线性标注精度设置为0.00，可标注时显示不出小数点后

查看全部
2020-11-24
赞 回复 采纳

相关问题

每次打开CAD文件后，需手动设置线性和角度标注精度为0.000，显示精度为10000以上。
共3条回答 >
winshare： 在窗口内，单击鼠标右键，选择选项，在弹出的对话框内选择显示，在显示精度内进行修改，以后每次打开就能够这样了。
赞 (1) 回复
CAD标注样式怎么设置精度为0.00而标注出来没有小数的时候就显示为整数？
共2条回答 >
＠_＠樊佳＠_＠： 示例操作步骤如下：我们需要的工具有：电脑、CAD1、首先打开CAD选中需要修改的标注。2、在上方”修改“菜单列表里打开”特性“选项。3、在弹出的对话框里下拉找到”主单位“选项，然后设置”精度“单位0.00即可，就显示出小数了。
赞 回复
如何使CAD中的标注实现精度为小数的标注？
共2条回答 >
lpx： 你好，你的问题我来回答，用鼠标左键选中需要修改的尺寸后鼠标右击，在出现的下拉菜单中选择“特性”鼠标左键单击，在出现的菜单中找到文字栏中的“文字替代”处，在该处填上需要的尺寸值。
赞 回复
CAD线性标注小数点设置？
共1条回答 >
： 画直线输入其长度时，在整数位后输入小数，同时在标注样式设置整数后的小数位数。
赞 回复
CAD中线性设置后为何标注时不显示
共0条回答 >
