溜溜问答 > 平面设计 > CAD问答 > CAD镜像怎么操作？
法狮龙吊顶、恋然
法狮龙吊顶、恋然
邀请你来回答
62人阅读 2022-10-21

CAD镜像怎么操作？

我要回答
1个回答

cad镜像操作方法如下：

操作设备：戴尔笔记本电脑

操作系统：win10

操作程序：cad2017 2.101

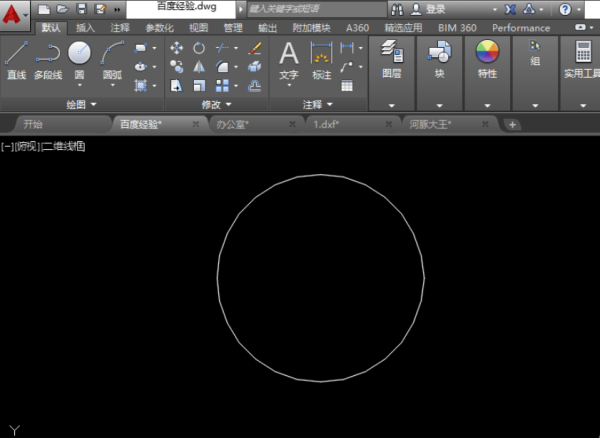

1、在命令栏中键入“C”，按下空格键，在屏幕上画一个直径为50的圆。

CAD镜像怎么操作？

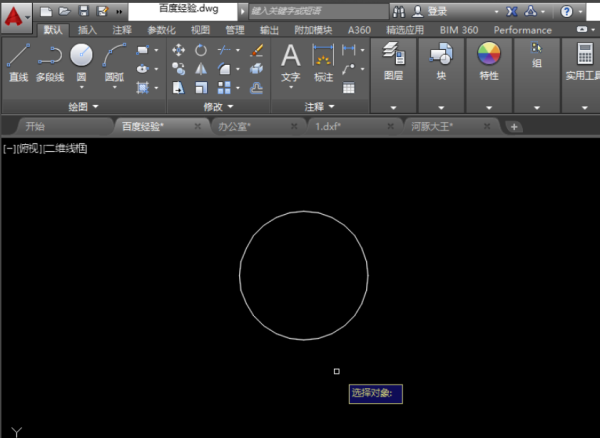

2、在命令栏中输入镜像命令的快捷方式“MI”，按下空格键，然后提示我们在命令行中选择镜像对象。

CAD镜像怎么操作？

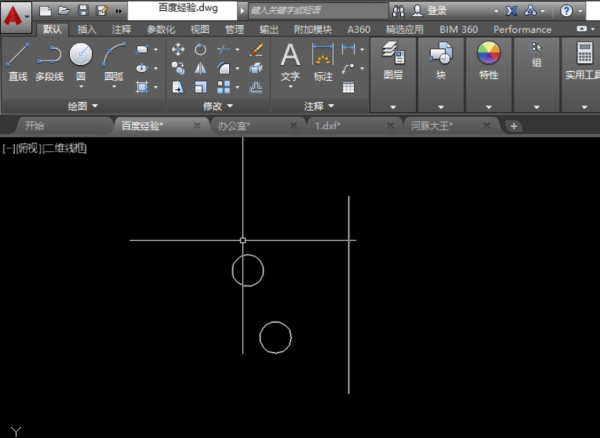

3、选择圆形作为镜像对象，然后按下空格键，提示指定镜像线的第一个点。

CAD镜像怎么操作？

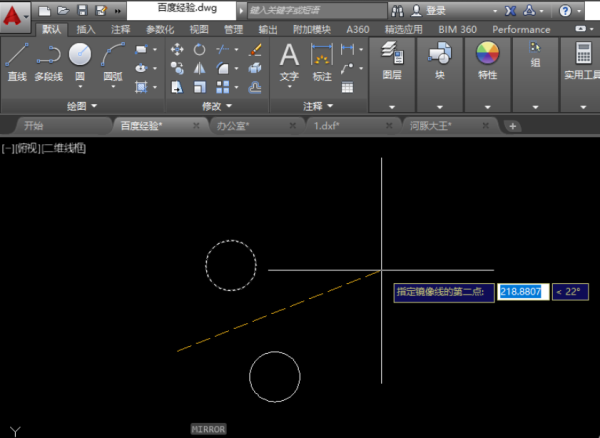

4、选择任意一个点，然后指定第二个点，然后提示删除源对象。

CAD镜像怎么操作？

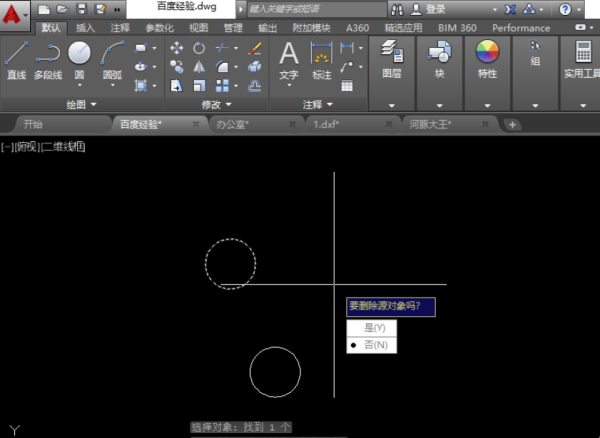

5、根据自己的要求来选择，在这里我们选择没有。

CAD镜像怎么操作？

6、当然，若要镜像按指定的参考线：以下垂直线。

CAD镜像怎么操作？

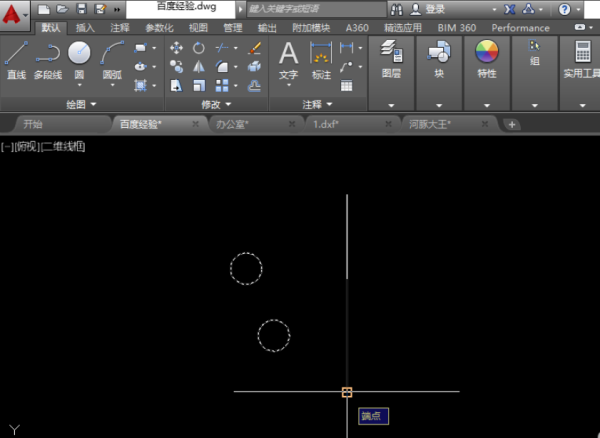

7、所以在选择镜像线时，我们只需要捕捉线的端点。

CAD镜像怎么操作？

查看全部
2022-10-21
赞 回复 采纳

相关问题

CAD里的镜像怎么操作？
共3条回答 >
若安好： 1.在你需要镜像的图的旁边画个线作为镜像的中心线（这条线决定你镜像的角度、距离等）2.点镜像那个工具点要镜像的图3.右键确定后点那条线的两端
赞 (3) 回复
CAD镜像步骤怎么操作？
共2条回答 >
（慧程）钟小程： 材料/工具：CAD1、我们首先找到CAD软件的快捷方式并打开后在绘图区绘制好一个长方形2、我们在菜单栏中找到镜像命令并点击3、点击镜像命令后按软件提示选择对象，我们选择画好的长方形并敲击回车确认4、软件会提示我们选择镜像线的第一点，我们选在长方形区域外的一点5、第一点选择好后软件会提示我们选择镜像线的第二点，我们按要求选择第二点6、第二点选择好后软件提示我们是否要删除源对象，我们选择否敲击回车确认后镜像的长方形就绘制出来了
赞 回复
CAD中镜像怎么操作？
共2条回答 >
Jinchao： 材料/工具：CAD1、在命令栏中输入“c”，按一下空格键，在屏幕上绘制出一个直径50的圆2、在命令栏中输入镜像命令的快捷方式“mi”，按一下空格键，这时在命令行中提示我们选择需要镜像的对象3、选择刚才画好的圆作为要镜像的对象，然后按一下空格键，这时提示指定镜像线的第一点4、任意选择一个点，接着指定第二点，然后提示是否删除源对象5、按照自己的要求选择，这里我们选否。6、当然如果我们要按照指定的参考线镜像：如下竖线7、则我们只需在选择镜像线的时候捕捉直线的端点即可
赞 回复
CAD图镜像操作？
共1条回答 >
Milk.Z： 1.选中需要镜像的对象。2.输入命令“MI”，出现提示指定镜像线的第一点，此时是要求你绘制出一条镜像轴，对象会以此轴镜像，在你所需的位置点击。3.出现第二条命令“指定镜像的第二点”，此时再点一下完成镜像轴的绘制，同时预览效果出现。4.出现第三条命令“要删除原对象吗？”选择n，则原对象保留，图纸上出现两个对称的对象，选择y，则原对象删除，图纸上仅剩镜像后的对象。
赞 回复
CAD重复镜像怎么操作？
共1条回答 >
上海渲彩装潢设计师胡腾姣： 1、在命令栏中输入“C”，按一下空格键，在屏幕上绘制出一个直径50的圆。2、在命令栏中输入镜像命令的快捷方式“MI”，按一下空格键，这时在命令行中提示我们选择需要镜像的对象。3、选择刚才画好的圆作为要镜像的对象，然后按一下空格键，这时提示指定镜像线的第一点。4、任意选择一个点，接着指定第二点，然后提示是否删除源对象。5、按照自己的要求选择，这里我们选否。6、当然如果我们要按照指定的参考线镜像：竖线7、则我们只需在选择镜像线的时候捕捉直线的端点即可。
赞 回复
