CAD连续标注快捷键

我要回答
1个回答

CAD连续标注快捷键是DLI空格。

工具/原料:联想y7000、windows7、CAD2016

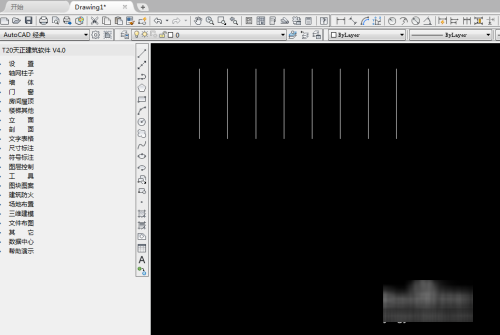

1、打开CAD图纸。

CAD连续标注快捷键

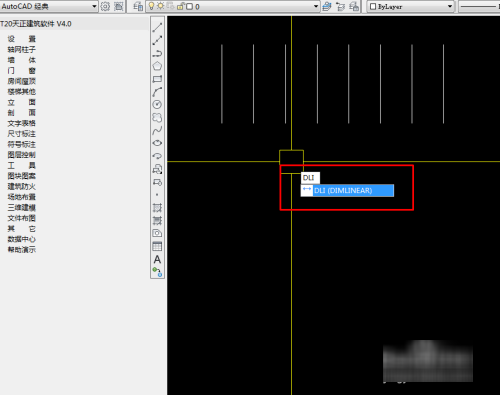

2、首先进行线性标注,输入线性标注快捷键DLI,敲击空格键。

CAD连续标注快捷键

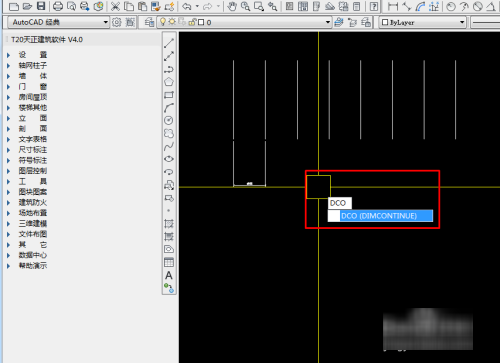

3、线性标注完成,输入连续标注命令DCO,敲击空格键。

CAD连续标注快捷键

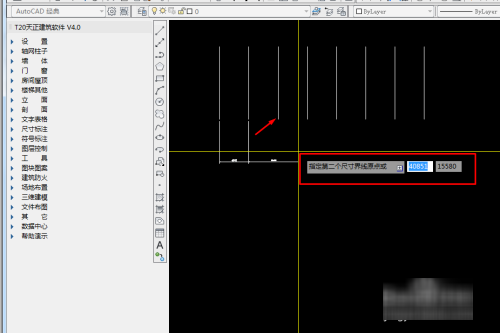

4、指定第二个点,,鼠标点击左键确定第二个点。

CAD连续标注快捷键

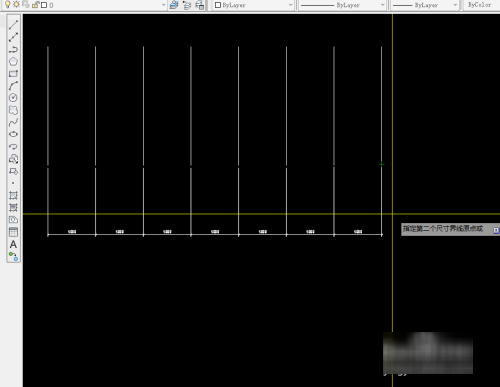

5、在线性标注的基础上,一直可以连续的标注。

CAD连续标注快捷键

查看全部
2022-10-20
(1) 回复 采纳

相关问题

CAD连续标注快捷键是哪个?
共3条回答 >
范婷: 必须先线性标注dli,标注第一个尺寸,再按dco才有效。
回复
CAD 连续标注的快捷键是什么?
共2条回答 >
aman: CAD连续标注快捷键是dco。首先在CAD菜单栏中选择标注—连续,这时候连续标注会自动选择之前标注的第二点,在想要标注的其它点依次单击就可以做出连续标注。在适当场合中使用连续标注能大大的提高绘图的效率,不会使绘图突然中断。CAD的其他部分快捷键还有:1、alt+tk如快速选择2、alt+nl线性标注alt+vv4快速创建四个视口3、alt+mup提取轮廓4、ctrl+b:栅格捕捉模式控制(f9)5、ctrl+c:将选择的对象复制到剪切板上6、ctrl+f:控制是否实现对象自动捕捉(f3)
回复
CAD连续标注快捷键是什么?
共2条回答 >
A-小吉 小吉: 连续快捷标注:Dimc
(1) 回复
CAD连续标注的快捷键是什么?
共1条回答 >
莮美鹰: dli,*dimlinear(直线标注)dal,*dimaligned(对齐标注)dra,*dimradius(半径标注)ddi,*dimdiameter(直径标注)dan,*dimangular(角度标注)dce,*dimcenter(中心标注)dor,*dimordinate(点标注)tol,*tolerance(标注形位公差)le,*qleader(快速引出标注)dba,*dimbaseline(基线标注)dco,*dimcontinue(连续标注)d,*dimstyle(标注样式)ded....
(2) 回复
