溜溜问答 > 平面设计 > CAD问答 > CAD中怎么画圆的切线 求详细？
下一秒
下一秒
邀请你来回答
170人阅读 2020-11-23

CAD中怎么画圆的切线 求详细？

我要回答
1个回答

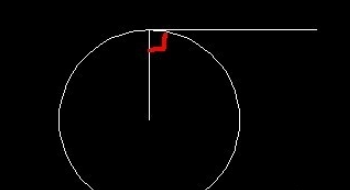

1、首先我们打开CAD，任意画一个圆，我们知道切线就是和半径垂直的线。

CAD中怎么画圆的切线 求详细？

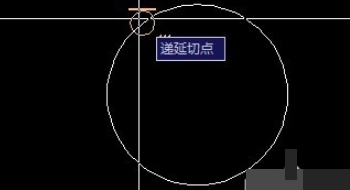

2、现在我们要在圆上任意一点画一条切线。首先，输入直线指令：l，确定后，按住ctrl键不放，在点击鼠标右键，在弹出的菜单中选择切点。

CAD中怎么画圆的切线 求详细？

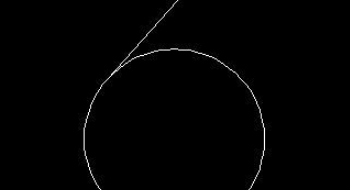

3、 鼠标移动到圆上任意一点，画出的直线就是圆的切线。

CAD中怎么画圆的切线 求详细？

查看全部
2020-11-23
赞 回复 采纳

相关问题

CAD中如何画圆的切线 求详细
共2条回答 >
小潘： CAD界面的下方，在“对象捕捉”上面右键，选择“设置”，然后勾选“切点”。在开启“对象捕捉”的情况下，执行直线命令，先确定第一点（非切点），然后将鼠标箭头移至圆上（相切的一侧），就会出现相切的标志符号，单击即可自动捕捉到圆的切点，完成切线绘制。
赞 回复
CAD中如何画圆的切线？
共2条回答 >
kennyworkshop@gmail.com： CAD界面的下方，在“对象捕捉”上面右键，选择“设置”，然后勾选“切点”。在开启“对象捕捉”的情况下，执行直线命令，先确定第一点（非切点），然后将鼠标箭头移至圆上（相切的一侧），就会出现相切的标志符号，单击即可自动捕捉到圆的切点，完成切线绘制。
赞 回复
CAD中如何画圆的切线求详细？
共2条回答 >
画说： 1、首先我们打开CAD，任意画一个圆，我们知道切线就是和半径垂直的线。2、现在我们要在圆上任意一点画一条切线。首先，输入直线指令：l，确定后，按住ctrl键不放，在点击鼠标右键，在弹出的菜单中选择切点。3、鼠标移动到圆上任意一点，画出的直线就是圆的切线。
赞 回复
CAD中怎样画圆的切线？
共2条回答 >
love﹎ēn硕： 如果你是光一个圆,一个起点,那么任意一个角度都可以画出它的切线,主要是你必须得在对象捕捉里把切点这一项要勾选起来,然后要把那个按钮按下,点一下工作区任意一点,然后把另一头移到圆的边缘,在圆的四周慢慢移动,等出现了那个切点的符号之后就可以了.加油吧!!
赞 回复
CAD中怎么画圆的切线，求详细？
共2条回答 >
You endure what life： 1、打开cad，点击左侧工具栏的画圆工具2、在工作区画一个圆3、点击左侧工具栏的画直线工具4、按住ctrl键，同时点击鼠标右键，调出活动菜单，选择切点5、将鼠标移动到圆上，会出现一个绿色的小圆圈，这个就是我们的切点6、在圆上点击鼠标左键确定切线的一个端点，再拖动鼠标找另一个端点7、拉到指定位置后，点击鼠标左键确定切线的另一个端点，就能完整画一条切线了拓展：CAD：计算机辅助设计(ComputerAidedDesign)指利用计算机及其图形设备帮助设计人员进行设计工作。在设计中通常要用计算机对不同....
赞 回复
