溜溜问答 > 平面设计 > CAD问答 > 怎么在CAD中缩小一个完整的图形？
mohamed hisham
mohamed hisham
邀请你来回答
105人阅读 2020-11-23

怎么在CAD中缩小一个完整的图形？

我要回答
2个回答

用布局视口缩小比例做好！这样模型空间原图大小不变。
也可以自己在模型空间缩小使用sc命令。

查看全部
2020-11-23
赞 回复 采纳

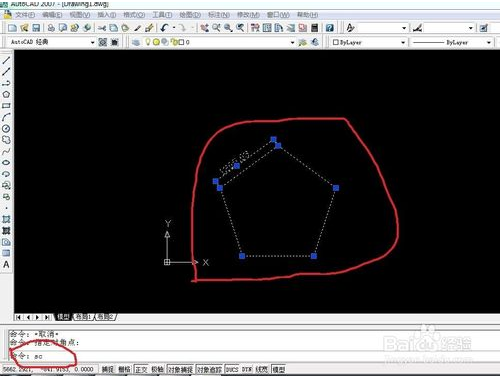

1.选择图像在命令行输入sc命令，按键盘回车按钮。

怎么在CAD中缩小一个完整的图形？

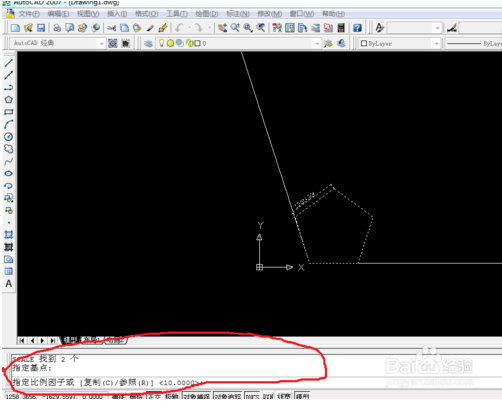

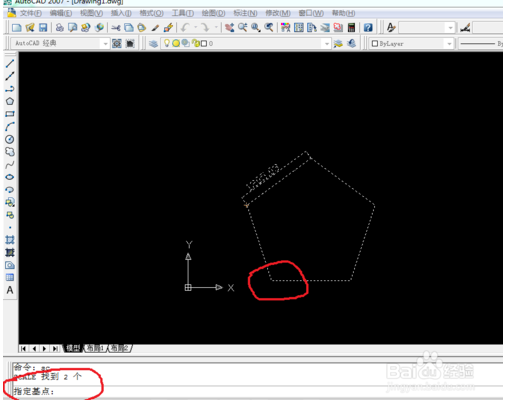

2.然后命令行会提示指定基点，鼠标左键点击五边形指定的那一点。

怎么在CAD中缩小一个完整的图形？

3.然后命令行提示输入比例因子或参数，如果想放大就输入大于1的正数，如果想缩小就输入小于1的正数。

怎么在CAD中缩小一个完整的图形？

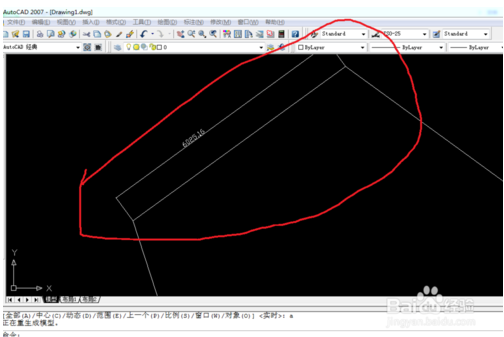

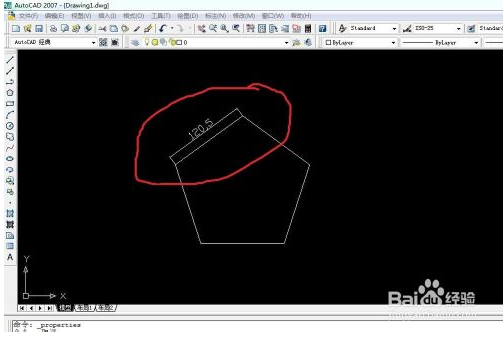

4.如果想缩小10倍就可以输入0.1，可以得到下面的图形，看尺寸标注更明显。

怎么在CAD中缩小一个完整的图形？

5.同理比如我们想放大5倍就输入个5，可以得到下面的图形，看尺寸标注更明显。

怎么在CAD中缩小一个完整的图形？

查看全部
2020-11-23
赞 回复 采纳

相关问题

CAD中，图形怎么缩小？
共2条回答 >
☆栗&子： 方法如下：在命令栏里输入sc》空格》全选图形》指定一个基点（图上的任意一点）》输入缩放比例（0.5相当于输小两倍，2相当于放大两倍。）》空格确定。不懂在线找我！
赞 回复
CAD如何缩小一个图形？
共1条回答 >
厉晓： 长度不变，只改变宽度的话，只能利用拉伸功能（快捷键是s），但是你这个原图形是个正方形，改成你需要的那种，就变成矩形了，比例肯定不协调了。整体缩放的话，就用缩放功能（快捷键sc），这样原图的比例很协调，但是只会放大或者缩小，而达不到长度不变，只改变宽度这一要求。如果实在想达到这一要求，我建议你拿出这个图形的一半，把纵向的每个部位都适当拉短，尽可能不改变显示的协调问题，然后达到你需要的宽度的一半尺寸，再镜像得到整个图形。
赞 回复
CAD中怎样放大缩小图形？
共1条回答 >
早起鸟： 这里介绍下在CAD软件中，缩小图形的方法。1、首先在打开的cad软件中，命令行输入SC，空格，如下图所示。2、然后选择缩小对象，空格，如下图所示。3、接着指定图形缩小的基点，如下图所示。4、接着指定比例因子为0.5，空格，如下图所示。5、这时就可以看到图形缩小，如下图所示，缩小完成了。
赞 回复
CorelDraw怎么在图形中缩小一个图形？
共1条回答 >
miracle： 在cdr中的方法：输入字母或者数字，放在一边；画两个小圆，并将其填色，然后用交互式渐变工具，在路径属性中的新增属性中点选数字或字母就ok了，希望能帮助你！AI我就不会了。goodluck！
赞 回复
CAD中怎么将图形缩小？
共1条回答 >
GEN： 方法一:1、首先我们打开CAD软件，然后选择要操作的图纸。2、使用鼠标滚轮向下滚动，这样能使使CAD图形缩小，而向上滚动滚轮就会使CAD图形放大。方法二：使用工具缩小图纸1、点击选择CAD的实时缩放工具，这个时候按住鼠标向上拖就会使CAD图形放大，往下拖就会使CAD图形对应缩小。2、我们来看CAD图形缩小后的情况。
赞 (9) 回复
