CAD三维建筑图是怎么画的？

1、用轴测图画 打开CAD下面有个对象捕捉,点右键,选设置,点开第一个捕捉与栅格，有个捕捉类型，选等轴测捕捉，确定就行了，画图的时候就是不同的方向，如果要换方向按f5 。这样就是用平面画三维图形。
2、画真正的三维图，打开视图，选择，一个三维视图，就可在里面画了，三个方向 。
呵呵，记得加分哦。

CAD三维建筑图画法步骤。

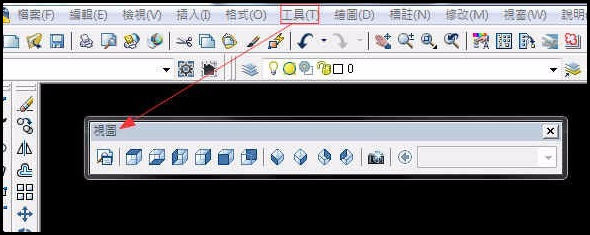

1、打开CAD软件后，先在工具菜单中调出”视图“工具条，可辅助做3维图转换视角用。如下图所示。

2、用户首先绘制一个同心圆柱为例，先画好直径100。如下图所示。

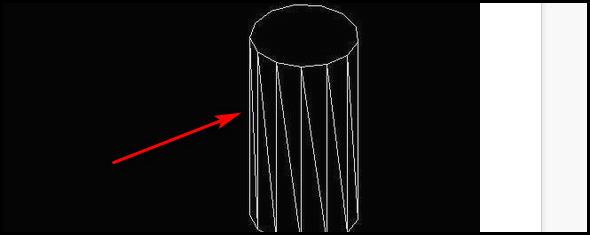

2、在命令栏输入ext（拉伸）并回车键按一下，选择画好的圆并回车键按一下，此时出现拉伸状态，输入200为担伸的高度并回车确认即画好圆柱。如下图所示。

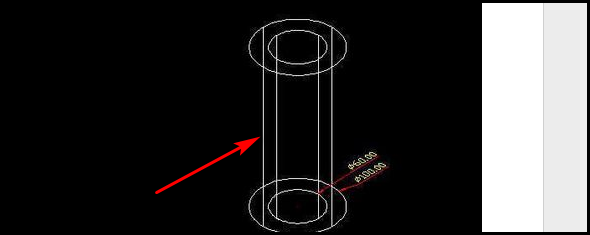

3、接着画同心圆中心的圆孔，一样要先画一个直径60的圆，同上方法输入ext拉伸命令并把小圆拉伸到200高。如下图所示。

4、这时要通过一个修剪命令”SU“，选择外圆并回车一下，接着再选择里面的小圆再回车下就可以把小圆挖空，输入hh消影。如下图所示。

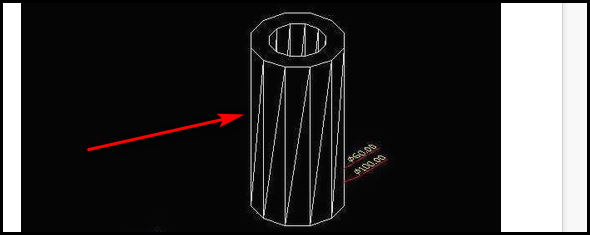

5、最后，再输入命令”r“回车两次。如下图所示。
