图纸上的三角加一个横线上面标注数字什么意思?

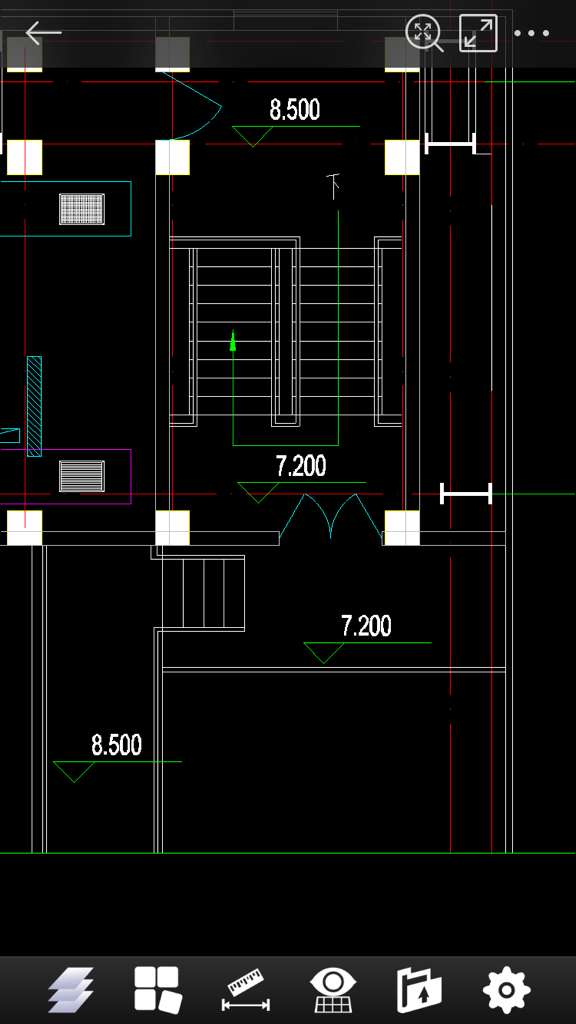

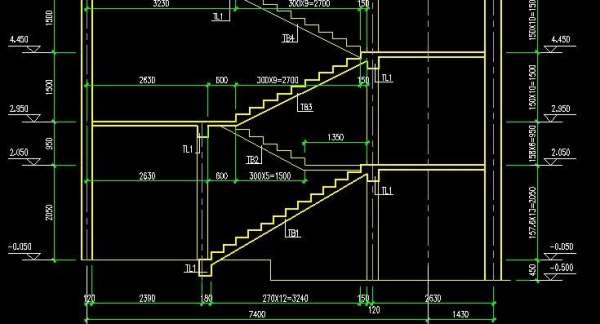

图纸上的三角加一个横线上面标注数字什么意思?如图,图纸上三角形加一横线上面标注7.200、8.500是什么意思?懂图纸的给个解释,谢谢
图纸上的三角加一个横线上面标注数字什么意思?
我要回答
2个回答

表示的是建筑标高,图纸上三角形加一横线上面标注7.200、8.500分别表示建筑标高为7.2米和8.5米。

表示三角形端点这个位置的高度。上面的数字即为高度,单位米。建筑图平面、立面、剖面和详图中的标高通常是相对于底层楼面的高度,即底层楼面为0米高。

建筑标高是在相对标高中,凡是包括装饰层厚度的标高,称为建筑标高,注写在构件的装饰层面上,也叫面层标高。也即是装饰装修完成后的标高,如“地面工程一层建筑地面标高为正负0.000”。

图纸上的三角加一个横线上面标注数字什么意思?

查看全部
2022-07-22
(23) 回复 采纳

这个是标高,即:相对于±点的高度。图纸中的其他部位应有一个正负0的位置或者文字说明。

查看全部
2022-07-22
(2) 回复 采纳
