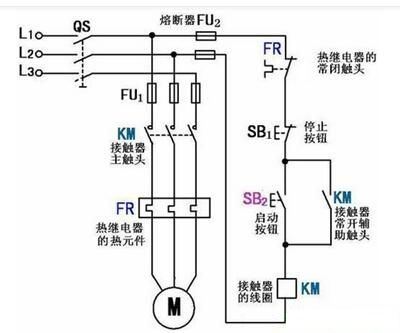

在标准控制线路中,FR代表热过流继电器,常接于交流接触器的下端头。FU代表熔断器,常接于刀开关的下端适当处,也有的接于刀开关的上端处,但很少。该二者在电动机控制电路中都非常重要。(这里所说的刀开关不能理解为刀开关内部接保险的那种!)

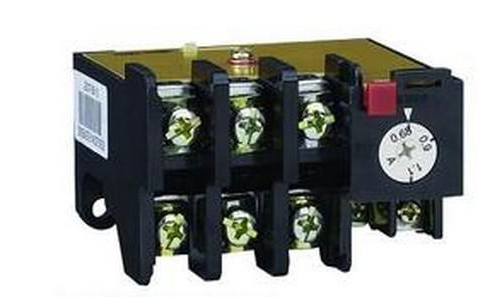

1、FR——代表热过载继电器,也称热继电器,常接于交流接触器的下端头。
受热时,双金属片由高膨胀层(主动层)向低膨胀层(被动层)弯曲。当电流过大(超过整定值)时,元件因“热”而动作,从而,其连动的动断触点切断所控电路及被保护设备的电源。
2、FU——代表熔断器,常接于刀开关的下端适当处,也有的接于刀开关的上端处,但很少。
根据电流超过规定值一段时间后,以其自身产生的热量使熔体熔化,从而使电路断开;当电流超过规定值时,以本身产生的热量使熔体熔断,断开电路。
电气控制线路图中FR代表过载继电器;FU代表熔断器。
热过载继电器用于电动机过载保护,有多种型式。热过载继电器安装使用方便,功能较全且成本低廉,经实践证明能对电动机进行可靠的保护,所以一直占重要地位。
熔断器是根据电流超过规定值一段时间后,以其自身产生的热量使熔体熔化,从而使电路断开;运用这种原理制成的一种电流保护器。熔断器广泛应用于高低压配电系统和控制系统以及用电设备中,作为短路和过电流的保护器,是应用最普遍的保护器件之一。
