溜溜问答 > CAD图纸 > 室内设计 > 弱电平面图td是代表什么线？为什么又不见有系统图？
尚艺装饰、陈天林
尚艺装饰、陈天林
邀请你来回答
600人阅读 2022-07-21

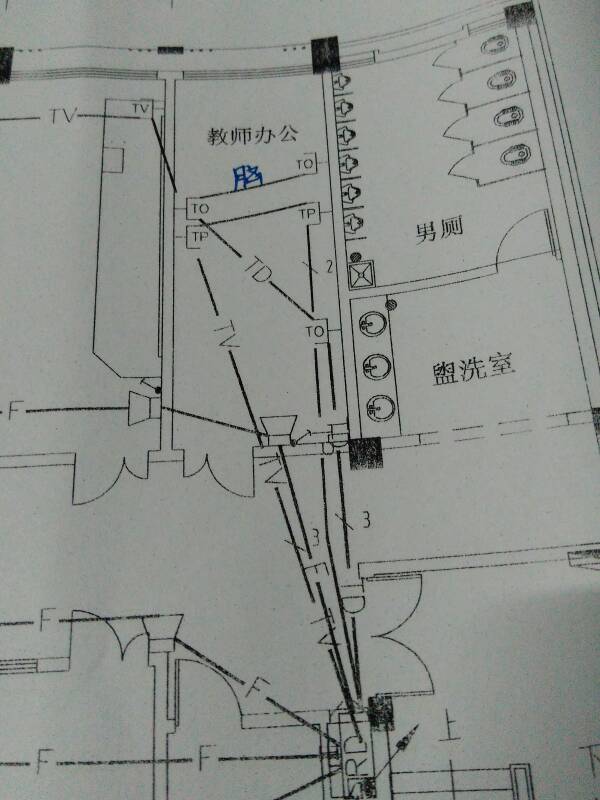

弱电平面图td是代表什么线？为什么又不见有系统图？

弱电平面图td是代表什么线？为什么又不见有系统图？
我要回答
3个回答

线管

查看全部
2022-07-21
赞 (8) 回复 采纳

T代表电话语音，D代表数据，一般是网络数据

查看全部
2022-07-21
赞 (3) 回复 采纳

TD是双口面板 一个语音点（T）+一个数据点 (D)这个是平面图图纸，弱电系统图一般会在一个单独的图纸上这张图纸线上标为TD，应该为共管穿线的

查看全部
2022-07-21
赞 (15) 回复 采纳

相关问题

CAD里弱电图里tx，td，tp分别代表什么意思？
共5条回答 >
袁健： CAD里弱电图里tx,td,tp根据弱电国标图集。tx是指主动红外对射探测器发射端。rx是接收端td是指数据信息插座（网络）。tp是指电话语音插座（电话）。
赞 (127) 回复
弱电图中 td to 是什么意思？
共4条回答 >
生活家装饰 雪： TD是信息插座TO是电话、信息双口插座
赞 (35) 回复
弱电施工图代号t d td v vp代表什么？
共3条回答 >
Cccooukn： 这个最好按设计图例来对照，因为每个设计对图例的标注会有差异。如果没有图例，按常规是这样的：T是电话插座，D是网络插座，TD是电话与网络在一起的双孔信息插座，V是有线电视插座，VP是有线电视与IP电视的双孔插座。
赞 (20) 回复
弱电图纸中td tp to dp代表什么意思？
共1条回答 >
马小俊： TD代表的是网络,TP代表的是电话,TO代表的是数据,DP高清数字显示接口
赞 (21) 回复
弱电图td是什么意思？
共0条回答 >
