溜溜问答 > 平面设计 > CAD问答 > 在CAD上如何画出r30和r40的圆哥哥们？
十一
十一
邀请你来回答
350人阅读 2022-07-06

在CAD上如何画出r30和r40的圆哥哥们？

我要回答
1个回答

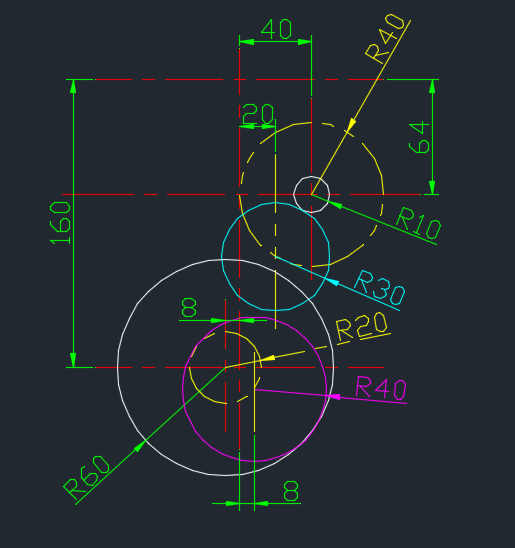

作弧的圆心轨迹，找到正确圆心。R30外切R10，圆心规迹R40=R10+R30，且离中心线20距离，其交点为R30的圆心。R40内切R60，圆心规迹R20=R60-R40，且离中心线8距离，其交点为R40的圆心。

查看全部
2022-07-06
赞 回复 采纳

相关问题

CAD标注圆的时候 4*r40是怎么标的啊？
共3条回答 >
Jovan： 你先画好一个圆打上标注然后选中R20的标注键入命令ED然后改为4*R20
赞 (6) 回复
CAD r30怎么画？
共2条回答 >
🍀 刺`： 应该说尺寸Φ14是错的，本意是想说明两个r30圆弧间距为14。除去r4最上面部分还有2种不同半径的圆弧，先画r4的圆，定义好高度；再画一条竖线，平行于轴线，定义与轴线间距为7；然后画r30的圆弧，通过已知半径并与两个元素相切来画；最后画r4。镜像之后将图进行修剪即可！
赞 (1) 回复
CAD这个图上的 r30 的圆怎么画？
共2条回答 >
从今以后： 以前的教程都过时了，现在新版本的软件不用纠结这些了，画好两个r10的圆弧后，然后在任意位置画一个r30的圆，在参数化选项卡里用相切约束一下，最后修剪一下。
赞 (1) 回复
CAD制图，图中的r30圆怎么画出来的？
共1条回答 >
-： 用圆弧画啊命令行选择半径为30制定起点就可以了。。。。。。。
赞 回复
CAD这个图r40怎么画？
共1条回答 >
C&M彩马设计.King： 将左边的竖直轴线向右偏移10得到一条辅助线，从上面的大圆顶部象限点为圆心，以r40画圆，与刚刚辅助线的交点即圆心，剩下的你就会了。
赞 (4) 回复
